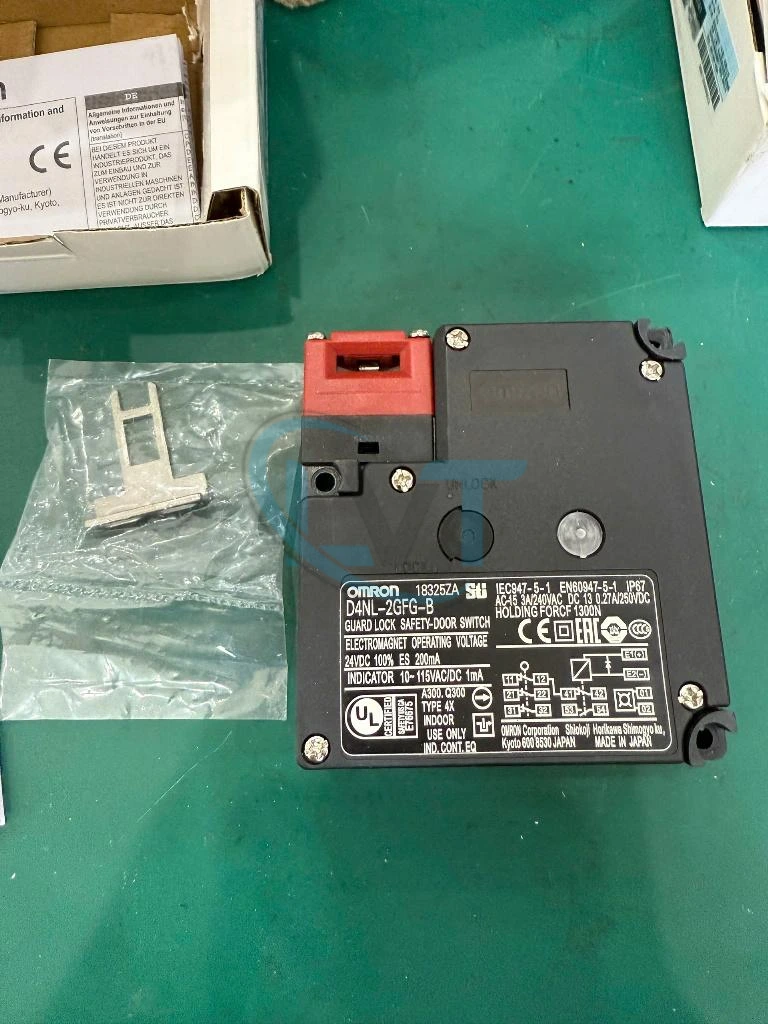

Công tắc an toàn OMRON D4NL-2GFG-B chính hãng, khóa điện từ 24VDC

Mô tả

OMRON D4NL-2GFG-B là công tắc cửa an toàn có khóa thuộc dòng D4NL Guard Lock Safety-door Switch, dùng để giám sát trạng thái cửa bảo vệ và duy trì khóa cửa trong các khu vực máy có yêu cầu an toàn. Model sử dụng cơ chế Solenoid Lock / Mechanical Release, solenoid 24 VDC, cấu hình tiếp điểm 3NC + 1NC/1NO và conduit outlet G1/2. Thiết kế nhiều tiếp điểm cho phép tích hợp tín hiệu giám sát cửa và trạng thái khóa vào safety circuit của máy, phù hợp cho cửa bảo vệ máy gia công, robot, dây chuyền tự động và các khu vực cần hạn chế truy cập khi thiết bị đang vận hành.

Tổng quan về sản phẩm

D4NL-2GFG-B thuộc series D4NL của OMRON, nhóm Guard Lock Safety-door Switch. Khác với công tắc cửa thông thường chỉ xác nhận trạng thái đóng/mở, D4NL kết hợp chức năng phát hiện cửa với cơ cấu khóa nhằm hỗ trợ các ứng dụng cần giữ cửa bảo vệ ở trạng thái khóa theo thiết kế của safety system.

Theo cấu hình chính thức của OMRON, D4NL-2GFG-B sử dụng Solenoid Lock / Mechanical Release. Khi solenoid được cấp điện theo thiết kế của mạch, cơ cấu khóa được kích hoạt; cơ chế mechanical release hỗ trợ mở khóa bằng release key trong các điều kiện được quy định. Head bằng nhựa có thể bố trí theo 4 hướng lắp, giúp linh hoạt hơn khi thiết kế cửa máy.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Tích hợp khóa cửa an toàn: kết hợp chức năng safety-door switch và guard locking trong cùng một thiết bị, phù hợp các máy cần kiểm soát truy cập vào vùng nguy hiểm.
• Solenoid Lock 24 VDC: cho phép hệ thống điều khiển kích hoạt cơ cấu khóa bằng nguồn 24 VDC theo logic safety được thiết kế.
• Mechanical Release: cung cấp cơ chế nhả khóa cơ khí phục vụ các trường hợp được quy định trong thiết kế và bảo trì hệ thống.
• Cấu hình 3NC + 1NC/1NO: cung cấp nhiều contact để phục vụ giám sát trạng thái cửa và trạng thái khóa trong safety circuit.
• Head lắp được 4 hướng: thuận tiện bố trí công tắc theo hướng tiếp cận của operation key và kết cấu cửa máy.
• Conduit G1/2: giúp xác định chính xác phụ kiện cable gland/conduit cần sử dụng khi lắp đặt.
• Thuộc series D4NL của OMRON: dòng sản phẩm được thiết kế chuyên biệt cho ứng dụng Guard Lock Safety-door Switch trong máy móc công nghiệp.

Nguyên lý hoạt động

D4NL-2GFG-B làm việc cùng Operation Key được lắp trên phần cửa chuyển động. Khi cửa được đưa về đúng vị trí, operation key đi vào head của safety switch và tác động cơ cấu bên trong để xác nhận trạng thái cửa.

Model D4NL-2GFG-B sử dụng nguyên lý Solenoid Lock / Mechanical Release. Solenoid 24 VDC điều khiển trạng thái khóa theo thiết kế của hệ thống, trong khi các contact bên trong cung cấp tín hiệu phục vụ safety circuit hoặc thiết bị giám sát liên quan.

Cấu hình nhiều contact giúp hệ thống có thể sử dụng tín hiệu liên quan đến trạng thái cửa và khóa thay vì chỉ dựa vào một công tắc đóng/mở đơn giản. Việc xây dựng safety circuit phải tuân theo tài liệu kỹ thuật OMRON và yêu cầu safety của máy cụ thể.

Ứng dụng

OMRON D4NL-2GFG-B phù hợp với các vị trí cần giám sát và khóa cửa bảo vệ như:

• Cửa bảo vệ máy CNC và máy gia công.
• Cửa an toàn của robot và robot cell.
• Máy đóng gói tự động.
• Máy lắp ráp tự động.
• Máy ép và máy công nghiệp có vùng chuyển động nguy hiểm.
• Dây chuyền sản xuất tự động.
• Cửa bảo vệ quanh băng tải và cơ cấu truyền động.
• Khu vực máy cần interlock cửa với safety circuit.
• Hệ thống automation yêu cầu giám sát trạng thái cửa và khóa bảo vệ.

Khi nào nên lựa chọn D4NL-2GFG-B?

D4NL-2GFG-B phù hợp khi máy cần Guard Lock Safety-door Switch, sử dụng cơ chế Solenoid Lock / Mechanical Release, nguồn solenoid 24 VDC, cấu hình contact 3NC + 1NC/1NO và conduit G1/2.

Nếu mua để thay thế công tắc đang sử dụng, cần đối chiếu đầy đủ mã D4NL-2GFG-B. Các model D4NL có hình thức tương tự nhưng có thể khác contact configuration, conduit outlet, kiểu khóa/nhả, release key và cấu hình khác, vì vậy không nên lựa chọn chỉ dựa trên hình dạng bên ngoài.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận chính xác model D4NL-2GFG-B, đặc biệt các ký tự phía sau D4NL vì chúng xác định cấu hình của thiết bị.
• Model này sử dụng Solenoid Lock / Mechanical Release; không nhầm với phiên bản Mechanical Lock / Solenoid Release trong cùng series.
• Solenoid sử dụng 24 VDC; cần đối chiếu với nguồn điều khiển hiện tại của máy.
• Conduit outlet của D4NL-2GFG-B là G1/2. Các biến thể D4NL khác có thể sử dụng Pg13.5 hoặc M20.
• Cấu hình contact của model là 3NC + 1NC/1NO; cần kiểm tra sơ đồ đấu dây của thiết bị hiện tại trước khi thay thế.
• Operation Key được OMRON bán riêng, vì vậy cần xác định có cần mua thêm operation key khi lắp mới hay không.
• Với thiết bị thuộc safety circuit, không nên thay thế bằng model chỉ tương đồng về kích thước. Cần đối chiếu chức năng safety, contact, kiểu khóa, nguồn solenoid và yêu cầu của hệ thống trước khi sử dụng.

Câu hỏi thường gặp

OMRON D4NL-2GFG-B dùng để làm gì?

D4NL-2GFG-B dùng để giám sát và khóa cửa bảo vệ của máy, hỗ trợ ngăn việc mở cửa không phù hợp với trạng thái vận hành được thiết kế của hệ thống safety.

D4NL-2GFG-B sử dụng điện áp bao nhiêu?

Solenoid của model sử dụng 24 VDC. Indicator màu cam hỗ trợ 10–115 VAC/VDC theo thông tin cấu hình của OMRON.

D4NL-2GFG-B có cấu hình tiếp điểm nào?

Model sử dụng cấu hình 3NC + 1NC/1NO, dạng slow-action.

D4NL-2GFG-B sử dụng kiểu khóa nào?

Đây là phiên bản Solenoid Lock / Mechanical Release.

Operation Key có đi kèm D4NL-2GFG-B không?

Theo danh mục chính thức của OMRON, Operation Keys được bán riêng. Khi lắp mới cần chọn operation key tương thích với cấu trúc cửa và switch.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế công tắc an toàn OMRON D4NL-2GFG-B, khách hàng nên cung cấp model đầy đủ, ảnh tem thiết bị, ảnh operation key và vị trí lắp đặt. Điện Tử LVT có thể hỗ trợ đối chiếu cấu hình contact, kiểu khóa, conduit và nguồn solenoid trước khi lựa chọn sản phẩm.
