Con trượt vuông HIWIN HGW45CC

Mô tả

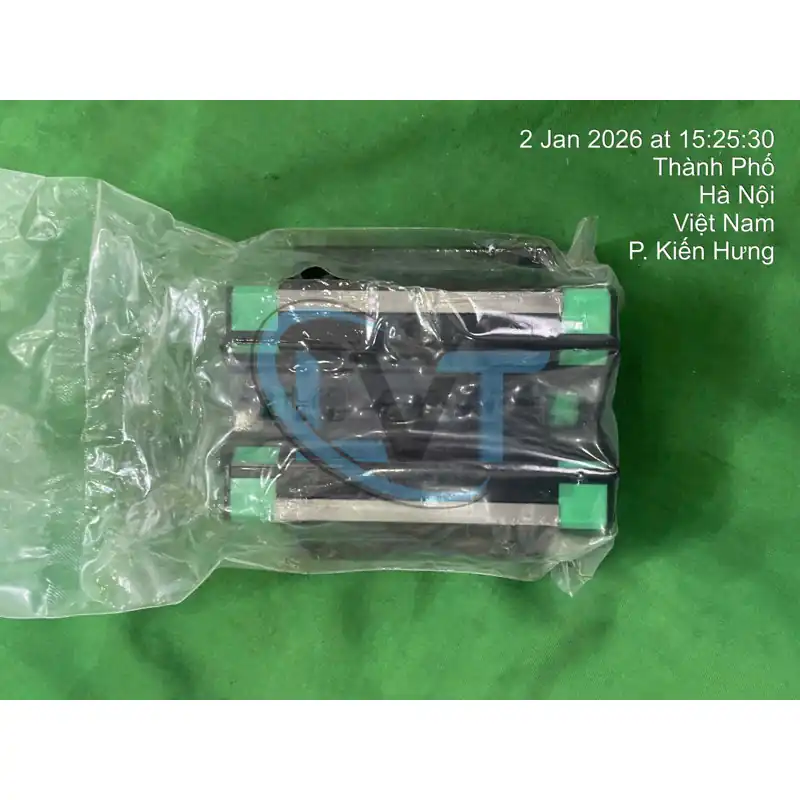

Con trượt vuông HIWIN HGW45CC

Mô tả sản phẩm:

HGW45CC là dòng con trượt vuông có cánh (Flange Type) thuộc series HG của hãng HIWIN (Đài Loan). Đây là dòng con trượt tải trọng nặng, được thiết kế với rãnh bi cung tròn và cấu trúc 4 hàng bi, giúp thiết bị có khả năng chịu tải cao và độ cứng vững cực tốt theo mọi hướng (lên, xuống, trái, phải).

Về thông số kỹ thuật, mã 45 biểu thị kích thước danh định của ray trượt tương ứng là 45mm. Hậu tố CC xác định đây là loại con trượt có chiều dài thân lớn (High Load) và kiểu lắp đặt bắt vít từ trên xuống hoặc từ dưới lên thông qua các lỗ ren trên cánh. Với kích thước lớn, HGW45CC có khả năng chịu tải động lên tới hàng chục kN, đảm bảo sự ổn định tuyệt đối cho các cụm máy lớn.

Về cấu tạo, thân con trượt được làm từ thép hợp kim chất lượng cao, các hàng bi thép được tôi cứng và chạy trong rãnh hồi bi kín. Hai đầu con trượt trang bị tấm chắn bụi (End seal) và gạt bụi chuyên dụng để ngăn chặn phoi kim loại hoặc tạp chất xâm nhập vào bên trong hàng bi. Đầu bôi trơn (Grease nipple) được tích hợp sẵn giúp việc bảo trì định kỳ dễ dàng.

Ưu điểm nổi bật của HGW45CC là khả năng tự căn chỉnh để bù đắp các sai sót nhỏ trong quá trình lắp đặt và độ bền vận hành cực cao dưới điều kiện làm việc khắc nghiệt. Sản phẩm được ứng dụng rộng rãi trong các máy phay CNC giường lớn, máy cắt Plasma/Laser công suất cao, máy chấn tôn và các hệ thống vận chuyển hạng nặng trong nhà máy đóng tàu hoặc thép.
