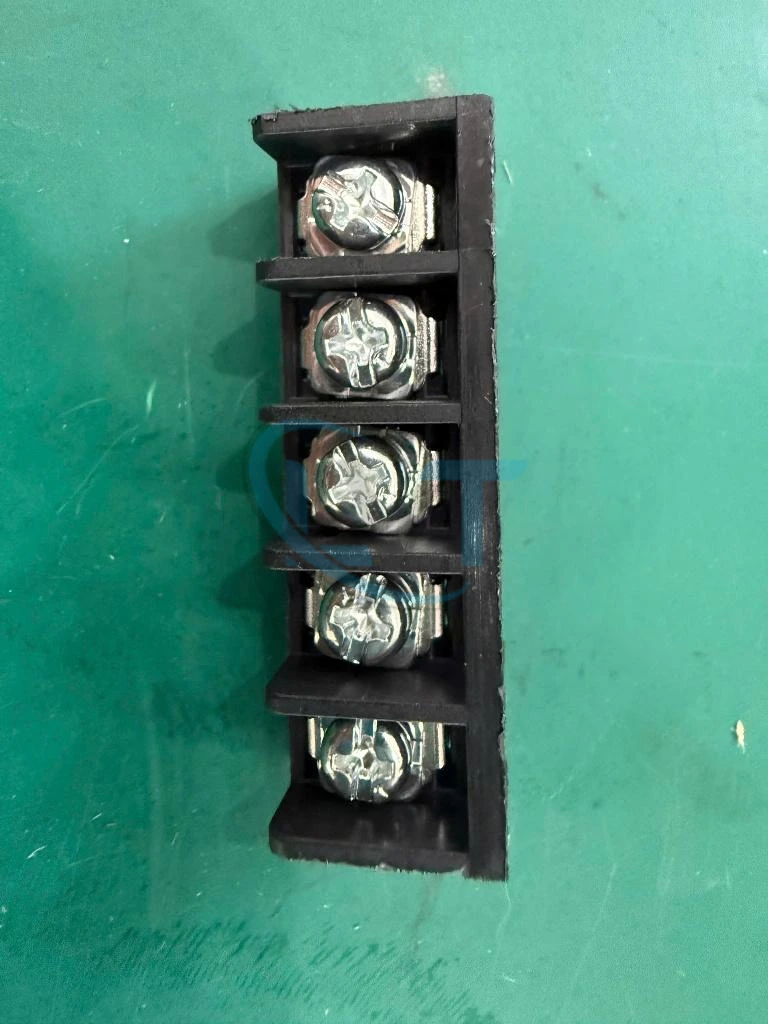

Cầu đấu HB9500-5P 9.5mm 5 cực 30A 300V có nắp bảo vệ

Mô tả

HB9500-5P là cầu đấu dạng barrier terminal block 5 cực dùng để kết nối dây dẫn với bảng mạch hoặc cụm thiết bị điện. Model này có 5 vị trí đấu dây, khoảng cách chân 9.5 mm, sử dụng cơ cấu siết vít và có phiên bản kèm nắp bảo vệ. Nhiều nguồn sản phẩm xác nhận dòng HB9500 có định mức phổ biến 30 A, 300 V, phù hợp cho các mạch nguồn, tủ điện, bộ nguồn, thiết bị điều khiển và các ứng dụng công nghiệp cần đầu nối dây chắc chắn. :contentReference[oaicite:0]{index=0}

Tổng quan về sản phẩm

HB9500-5P thuộc nhóm barrier screw terminal block, trong đó mỗi vị trí được ngăn cách bằng vách nhựa để hạn chế tiếp xúc chéo giữa các cực. Phiên bản 5P có 5 điểm đấu dây độc lập và thường được lắp trực tiếp lên PCB bằng chân xuyên lỗ.

Cầu đấu sử dụng vít để cố định dây dẫn, giúp kết nối chắc chắn hơn so với đầu nối cắm thông thường trong các ứng dụng nguồn và điều khiển. Phiên bản có nắp che giúp tăng mức bảo vệ cơ học cho khu vực terminal sau khi đấu dây. :contentReference[oaicite:1]{index=1}

Thông số kỹ thuật

Nguồn kỹ thuật HB9500 của Handsontec công bố 300V, 30A, pitch 9.5mm, wire 22–12 AWG, housing PA66 UL94V-0 và screw M4. Yihentra cũng công bố dòng HB9500 With Cover ở mức 300V, 30A, trong khi một số nhà cung cấp khác có thể niêm yết rating khác cho các biến thể HB9500 tương tự. Vì vậy khi dùng trong mạch công suất, nên ưu tiên thông số in trên linh kiện hoặc datasheet của đúng nhà sản xuất đang cung cấp sản phẩm. :contentReference[oaicite:2]{index=2}

Đặc điểm nổi bật và lợi ích

• 5 cực độc lập: thuận tiện phân phối nguồn hoặc tín hiệu tới nhiều nhánh trong cùng một cụm terminal.
• Pitch 9.5 mm: khoảng cách chân lớn hơn các terminal nhỏ, phù hợp với dây và dòng tải cao hơn.
• Đấu dây bằng vít: giúp giữ dây chắc chắn và thuận tiện tháo lắp khi bảo trì.
• Có nắp bảo vệ: hỗ trợ hạn chế tiếp xúc trực tiếp với phần terminal sau khi đấu dây.
• Lắp PCB through-hole: phù hợp cho bộ nguồn, bo điều khiển và mạch công suất.
• Định mức 30A 300V phổ biến: đáp ứng nhiều ứng dụng nguồn và điều khiển công nghiệp khi được sử dụng đúng giới hạn. :contentReference[oaicite:3]{index=3}

Nguyên lý hoạt động

Mỗi cực của HB9500-5P gồm một terminal kim loại kết nối với chân PCB. Dây dẫn được đưa vào vị trí terminal và cố định bằng vít.

Khi vít được siết đúng lực, dây tiếp xúc với phần dẫn điện bên trong, tạo đường dẫn từ dây tới chân hàn trên PCB. Các vách ngăn giữa từng cực giúp giảm nguy cơ chạm chéo giữa các terminal lân cận.

Nắp bảo vệ được lắp phía trên sau khi hoàn tất đấu dây để che khu vực vít và terminal.

Ứng dụng

HB9500-5P phù hợp với các ứng dụng như:

• tủ điện điều khiển;
• bảng mạch công suất;
• bộ nguồn công nghiệp;
• inverter và converter;
• thiết bị tự động hóa;
• bo điều khiển PLC hoặc I/O;
• máy công nghiệp;
• hệ thống nguồn AC/DC;
• thiết bị điện tử công suất;
• các mạch cần đầu nối dây tháo lắp bằng vít.

Các nhà cung cấp HB9500 cũng liệt kê ứng dụng trong industrial electrical panels, power supplies, converters và control/automation equipment. :contentReference[oaicite:4]{index=4}

Khi nào nên lựa chọn HB9500-5P?

Model này phù hợp khi hệ thống cần một cầu đấu 5 cực, pitch 9.5 mm, dạng bắt vít và lắp trực tiếp lên PCB.

Trước khi lựa chọn cần kiểm tra:

• số cực 5P;
• pitch 9.5 mm;
• điện áp làm việc;
• dòng tải thực tế;
• tiết diện dây;
• kích thước lỗ PCB;
• hướng chân terminal;
• có cần nắp bảo vệ hay không;
• không gian trên board và enclosure.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

Không nên thay HB9500-5P chỉ dựa vào việc cùng có 5 chân. Pitch giữa các terminal phải đúng 9.5 mm, nếu sai pitch thì chân sẽ không khớp với PCB.

Ngoài ra, rating của các sản phẩm mang tên HB9500 trên thị trường có thể khác nhau giữa nhà sản xuất hoặc biến thể. Nguồn HB9500 phổ biến công bố 30A/300V, trong khi một số listing khác ghi rating cao hơn cho các model tương tự. Vì vậy cần xác minh trực tiếp marking hoặc datasheet của đúng linh kiện trước khi sử dụng ở điện áp hoặc dòng cao. :contentReference[oaicite:5]{index=5}

Khi đấu dây, cần chọn tiết diện dây nằm trong phạm vi terminal hỗ trợ và siết vít đúng lực. Siết quá lỏng có thể làm tăng điện trở tiếp xúc và phát nhiệt; siết quá mức có thể làm hỏng dây hoặc terminal.

Câu hỏi thường gặp

HB9500-5P có bao nhiêu cực?

Model này có 5 cực/5 vị trí đấu dây. :contentReference[oaicite:6]{index=6}

Khoảng cách chân của HB9500-5P là bao nhiêu?

Pitch tiêu chuẩn của model là 9.5 mm. :contentReference[oaicite:7]{index=7}

HB9500-5P chịu được dòng bao nhiêu?

Nhiều datasheet và nhà cung cấp công bố dòng định mức phổ biến là 30 A. Cần kiểm tra đúng marking của linh kiện thực tế trước khi sử dụng ở tải cao. :contentReference[oaicite:8]{index=8}

Điện áp định mức của HB9500-5P là bao nhiêu?

Các nguồn HB9500 phổ biến công bố 300 V. :contentReference[oaicite:9]{index=9}

HB9500-5P có lắp trực tiếp lên PCB không?

Có. Dòng này được thiết kế dạng through-hole PCB mount. :contentReference[oaicite:10]{index=10}

Tư vấn và lựa chọn sản phẩm

Khi cần tìm cầu đấu HB9500-5P 9.5mm, khách hàng nên cung cấp cho Điện Tử LVT ảnh linh kiện cũ, số cực, khoảng cách chân, điện áp, dòng tải và hình ảnh PCB đang sử dụng. Việc đối chiếu đúng pitch và kích thước cơ khí giúp tránh chọn nhầm terminal có cùng số cực nhưng khác footprint.
