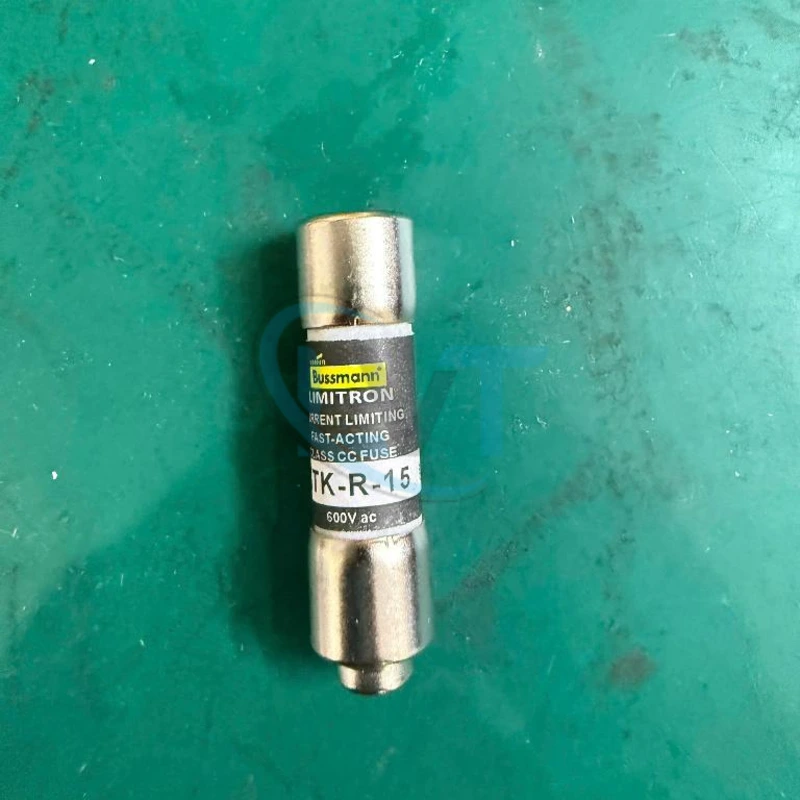

Cầu chì Bussmann KTK-R-15 15A 600VAC – Cầu chì bảo vệ mạch điện Class CC

Mô tả

Cầu chì KTK-R-15 là cầu chì bảo vệ mạch điện thuộc dòng KTK-R của Bussmann, thương hiệu thuộc Eaton. Sản phẩm có dòng điện định mức 15A, điện áp định mức 600VAC và thuộc nhóm cầu chì Class CC theo hệ thống phân loại cầu chì công nghiệp Bắc Mỹ. KTK-R-15 được thiết kế để ngắt mạch khi dòng điện vượt quá đặc tính bảo vệ cho phép, góp phần hạn chế hư hỏng thiết bị do quá dòng và ngắn mạch. Với đặc tính giới hạn dòng và cấu tạo phù hợp cho hệ thống điện công nghiệp, cầu chì được sử dụng trong tủ điện, mạch điều khiển, thiết bị tự động hóa và các ứng dụng bảo vệ điện đáp ứng yêu cầu kỹ thuật. Khi lựa chọn hoặc thay thế, cần đối chiếu đúng dòng định mức, điện áp, đặc tính tác động, khả năng cắt và loại đế cầu chì tương thích.

Tổng quan về cầu chì Bussmann KTK-R-15

Bussmann KTK-R-15 là cầu chì công nghiệp thuộc dòng KTK-R, được thiết kế để bảo vệ mạch điện trước những sự cố quá dòng và ngắn mạch.

Sản phẩm thuộc nhóm Class CC, thường được sử dụng trong các mạch điện công nghiệp cần cầu chì có kích thước nhỏ gọn và khả năng bảo vệ phù hợp với tiêu chuẩn áp dụng.

Cầu chì hoạt động dựa trên phần tử nóng chảy bên trong. Khi dòng điện vượt quá giới hạn theo đặc tính thời gian – dòng điện, phần tử này sẽ nóng lên và đứt, làm gián đoạn dòng điện chạy qua mạch.

KTK-R-15 là loại cầu chì tác động nhanh thuộc dòng KTK-R. Đặc tính này cần được xem xét khi sử dụng với những tải có dòng khởi động lớn hoặc dòng xung ngắn hạn.

Thông số kỹ thuật

Lưu ý: Thông số điện áp, khả năng cắt và kích thước cần được đối chiếu với datasheet Eaton Bussmann KTK-R-15 trước khi đưa vào thiết kế hoặc thay thế. Không sử dụng cầu chì vượt quá điện áp hoặc điều kiện vận hành được nhà sản xuất cho phép.

Đặc điểm nổi bật và lợi ích

1. Dòng điện định mức 15A

Cầu chì KTK-R-15 có dòng điện định mức 15A, phù hợp với những mạch điện được thiết kế sử dụng cầu chì có thông số tương ứng.

Việc lựa chọn cầu chì không chỉ dựa trên dòng tải bình thường mà còn cần xem xét đặc tính khởi động, dòng xung và yêu cầu phối hợp bảo vệ.

2. Điện áp định mức 600VAC

Sản phẩm có điện áp định mức 600VAC, cho phép sử dụng trong những hệ thống điện xoay chiều có điện áp không vượt quá giới hạn được công bố và đáp ứng các điều kiện kỹ thuật liên quan.

3. Đặc tính tác động nhanh

KTK-R-15 thuộc nhóm cầu chì tác động nhanh, được thiết kế để phản ứng với sự cố quá dòng theo đường đặc tính thời gian – dòng điện của nhà sản xuất.

Đặc tính này phù hợp với nhiều ứng dụng bảo vệ mạch nhưng cần đánh giá cẩn thận đối với tải có dòng khởi động cao.

4. Khả năng cắt ngắn mạch cao

Dòng KTK-R có khả năng cắt ngắn mạch AC lên đến 200kA RMS đối xứng theo thông số định mức.

Khả năng cắt cao giúp cầu chì phù hợp với những hệ thống có dòng ngắn mạch dự kiến lớn, khi được lựa chọn và phối hợp đúng với thiết bị bảo vệ khác.

5. Thiết kế Class CC nhỏ gọn

Cầu chì Class CC có kích thước danh nghĩa nhỏ, thuận tiện bố trí trong những tủ điện có không gian lắp đặt hạn chế.

Thiết bị cần sử dụng cùng đế cầu chì có thiết kế và thông số tương thích.

6. Hỗ trợ bảo vệ thiết bị điện

Khi được lựa chọn đúng, cầu chì có thể giúp giảm tác động của sự cố quá dòng và ngắn mạch lên dây dẫn, linh kiện và các thiết bị trong mạch.

Nguyên lý hoạt động của cầu chì KTK-R-15

Cầu chì Bussmann KTK-R-15 hoạt động theo nguyên lý nóng chảy của phần tử dẫn điện bên trong.

Trạng thái hoạt động bình thường

Khi dòng điện đi qua cầu chì nằm trong điều kiện vận hành cho phép, phần tử dẫn điện duy trì khả năng dẫn điện và mạch hoạt động bình thường.

Khi xuất hiện quá dòng

Nếu dòng điện vượt quá mức cho phép trong khoảng thời gian đủ dài theo đường đặc tính bảo vệ, nhiệt lượng sinh ra trong phần tử cầu chì tăng lên.

Khi đạt điều kiện tác động, phần tử nóng chảy bị đứt và làm gián đoạn dòng điện.

Khi xảy ra ngắn mạch

Trong trường hợp ngắn mạch, dòng điện có thể tăng rất nhanh. Cầu chì được thiết kế để ngắt dòng sự cố trong giới hạn khả năng cắt được công bố.

Đặc tính giới hạn dòng có thể giúp giảm năng lượng sự cố truyền qua mạch so với trường hợp không có thiết bị bảo vệ phù hợp.

Sau khi cầu chì tác động

Cầu chì KTK-R-15 là thiết bị bảo vệ sử dụng một lần. Khi phần tử bên trong đã đứt, cần xác định nguyên nhân sự cố và thay thế bằng cầu chì mới có thông số phù hợp.

Không được nối tắt cầu chì hoặc sử dụng dây dẫn thay thế phần tử bảo vệ.

Ứng dụng của cầu chì Bussmann KTK-R-15

Tủ điện điều khiển công nghiệp

Cầu chì có thể được sử dụng để bảo vệ những nhánh mạch điện được thiết kế theo định mức 15A và yêu cầu Class CC.

Hệ thống tự động hóa

KTK-R-15 có thể được tích hợp trong các tủ điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa phù hợp.

Mạch điều khiển thiết bị

Sản phẩm có thể bảo vệ các nhánh cấp nguồn cho thiết bị điều khiển khi đáp ứng yêu cầu về dòng điện, điện áp và đặc tính bảo vệ.

Hệ thống phân phối điện công nghiệp

Cầu chì Class CC có thể được sử dụng tại những vị trí yêu cầu thiết bị bảo vệ có khả năng cắt và giới hạn dòng phù hợp.

Bảo trì và thay thế cầu chì

KTK-R-15 là lựa chọn phù hợp khi hệ thống đang sử dụng đúng model và cần thay thế cầu chì đã tác động hoặc hư hỏng.

Khi nào nên lựa chọn Bussmann KTK-R-15?

Nên lựa chọn KTK-R-15 khi mạch điện yêu cầu cầu chì Class CC có dòng định mức 15A, điện áp định mức 600VAC và đặc tính tác động nhanh.

Đối với nhu cầu thay thế, cần xác nhận cầu chì cũ có cùng model hoặc thông số tương đương được nhà sản xuất thiết bị cho phép.

Không nên thay cầu chì tác động nhanh bằng cầu chì tác động chậm hoặc ngược lại khi chưa đánh giá sự phối hợp bảo vệ.

Nếu mạch có động cơ hoặc thiết bị phát sinh dòng khởi động lớn, cần kiểm tra đường đặc tính thời gian – dòng điện để tránh hiện tượng cầu chì tác động không mong muốn.

Ngoài ra, khả năng cắt của cầu chì phải đáp ứng dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Lưu ý khi lựa chọn, lắp đặt và thay thế

• Kiểm tra chính xác mã KTK-R-15 trên thân cầu chì.
• Xác nhận dòng điện định mức 15A.
• Kiểm tra điện áp định mức phù hợp với hệ thống.
• Sử dụng đế cầu chì tương thích Class CC.
• Đối chiếu khả năng cắt với dòng ngắn mạch dự kiến.
• Kiểm tra đường đặc tính thời gian – dòng điện khi lựa chọn cho tải có dòng khởi động.
• Không tự ý tăng dòng định mức cầu chì để tránh hiện tượng đứt cầu chì lặp lại.
• Không thay thế bằng cầu chì khác loại nếu chưa đánh giá tính tương thích.
• Ngắt nguồn và xác nhận không còn điện trước khi tháo lắp.
• Kiểm tra nguyên nhân quá dòng hoặc ngắn mạch trước khi thay cầu chì mới.
• Không sử dụng cầu chì có thân nứt, đầu tiếp xúc hư hỏng hoặc dấu hiệu quá nhiệt.
• Không nối tắt cầu chì bằng dây điện hoặc vật dẫn khác.
• Việc kiểm tra và thay thế nên được thực hiện bởi người có chuyên môn về điện.

Câu hỏi thường gặp

Cầu chì KTK-R-15 có dòng định mức bao nhiêu?

Cầu chì Bussmann KTK-R-15 có dòng điện định mức 15A.

KTK-R-15 sử dụng được điện áp bao nhiêu?

Sản phẩm có điện áp định mức 600VAC. Việc sử dụng cần tuân thủ giới hạn điện áp và điều kiện kỹ thuật do nhà sản xuất công bố.

Cầu chì KTK-R-15 thuộc loại tác động nhanh hay chậm?

KTK-R-15 thuộc dòng cầu chì Fast-Acting, có đặc tính tác động nhanh theo đường đặc tính thời gian – dòng điện của nhà sản xuất.

Cầu chì KTK-R-15 có thể sử dụng lại sau khi đứt không?

Không. Đây là cầu chì sử dụng một lần. Khi đã tác động, cần kiểm tra nguyên nhân sự cố và thay thế bằng cầu chì mới phù hợp.

Có thể thay KTK-R-15 bằng cầu chì 15A khác không?

Không nên thay thế chỉ dựa trên dòng định mức 15A. Cần kiểm tra điện áp, Class CC, khả năng cắt, đặc tính tác động, kích thước và yêu cầu phối hợp bảo vệ.

Cầu chì KTK-R-15 có dùng để bảo vệ động cơ không?

Khả năng sử dụng phụ thuộc vào thiết kế mạch, dòng khởi động và yêu cầu bảo vệ động cơ. Cần kiểm tra đặc tính cầu chì và hướng dẫn của nhà sản xuất thiết bị trước khi lựa chọn.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế cầu chì Bussmann KTK-R-15 15A 600VAC có thể liên hệ Điện Tử LVT để được hỗ trợ đối chiếu model, dòng định mức, điện áp và loại đế cầu chì tương thích.

Vui lòng cung cấp hình ảnh cầu chì cũ, thông tin hệ thống điện, loại tải và yêu cầu bảo vệ để hỗ trợ lựa chọn đúng sản phẩm, bảo đảm khả năng tương thích khi thay thế.
