Cáp Encoder Siemens 6FX3002-2DB20-1BA0 10m cho SIMOTICS S-1FL6

Mô tả

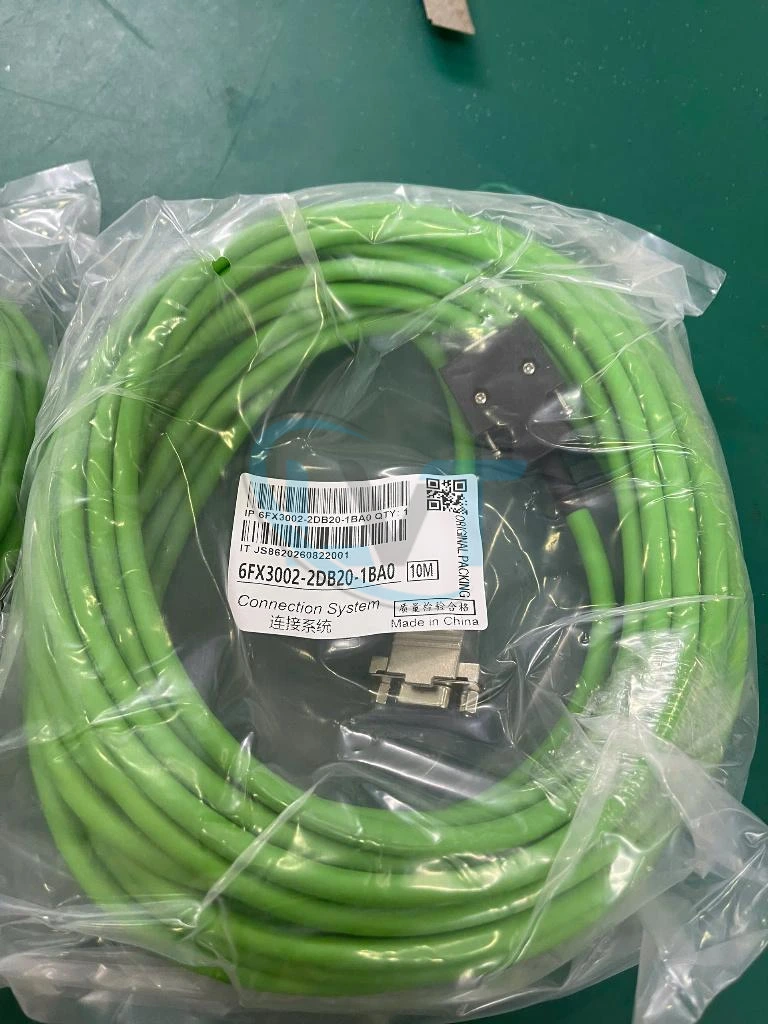

6FX3002-2DB20-1BA0 là cáp tín hiệu encoder lắp sẵn của Siemens, thuộc hệ thống kết nối MOTION-CONNECT 300, chuyên dùng cho absolute encoder trên động cơ servo SIMOTICS S-1FL6 Low Inertia. Siemens xác nhận model có chiều dài 10m, cấu trúc dây 3×2×0.20 + 2×2×0.25 C, đường kính ngoài tối đa 7.5mm và đạt UL/CSA. Trong hệ servo tương thích, cáp đảm nhiệm truyền tín hiệu encoder giữa động cơ SIMOTICS S-1FL6 và servo drive SINAMICS V90, phục vụ phản hồi vị trí và vận hành vòng kín của hệ truyền động.

Tổng quan về sản phẩm

Siemens 6FX3002-2DB20-1BA0 là signal cable pre-assembled dành cho absolute encoder, không phải cáp nguồn hoặc cáp phanh servo. Tài liệu vận hành SINAMICS V90/SIMOTICS S-1FL6 của Siemens liệt kê trực tiếp mã 2DB20-1BA0 là cáp absolute encoder dài 10m dành cho motor S-1FL6 Low Inertia.

Việc sử dụng cáp được lắp sẵn đầu nối giúp đơn giản hóa quá trình kết nối giữa drive và motor, đồng thời hạn chế sai sót khi tự đấu dây tín hiệu encoder. Model thuộc hệ thống MOTION-CONNECT 300 của Siemens.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Chuyên dụng cho absolute encoder: model 2DB20 được Siemens liệt kê riêng cho đường tín hiệu encoder tuyệt đối của SIMOTICS S-1FL6 Low Inertia.
• Chiều dài 10m: phù hợp với hệ thống có khoảng cách tương ứng giữa servo drive và motor.
• Cáp lắp sẵn đầu nối: giảm công đoạn chuẩn bị và đấu nối thủ công khi lắp đặt hệ servo.
• Thuộc MOTION-CONNECT 300: sử dụng trong hệ thống kết nối drive và servo motor của Siemens.
• Cấu trúc 3×2×0.20 + 2×2×0.25 C: đúng cấu hình được Siemens công bố cho 6FX3002-2DB20-1BA0.
• Đường kính ngoài tối đa 7.5mm: cung cấp dữ liệu cần thiết khi bố trí máng cáp, ống dẫn và không gian đi dây trong máy.
• UL/CSA: model được Siemens mô tả với chứng nhận UL/CSA.

Nguyên lý hoạt động

Encoder trên servo motor cung cấp thông tin phản hồi về vị trí/chuyển động của trục motor cho hệ thống servo. 6FX3002-2DB20-1BA0 tạo đường truyền tín hiệu giữa absolute encoder của SIMOTICS S-1FL6 và servo drive tương thích.

Servo drive sử dụng dữ liệu phản hồi encoder cùng với lệnh điều khiển để quản lý chuyển động của motor theo hệ thống điều khiển vòng kín. Vì tín hiệu encoder đóng vai trò quan trọng đối với phản hồi chuyển động, cần sử dụng đúng loại cáp và connector được Siemens chỉ định cho cấu hình motor/encoder tương ứng.

Ứng dụng

Siemens 6FX3002-2DB20-1BA0 phù hợp với các hệ thống servo sử dụng SINAMICS V90 và SIMOTICS S-1FL6 Low Inertia có absolute encoder, chẳng hạn:

• Máy đóng gói tự động.
• Máy lắp ráp.
• Máy CNC và cơ cấu positioning phù hợp.
• Robot và cơ cấu servo.
• Máy cắt và máy cấp liệu.
• Hệ thống điều khiển vị trí.
• Dây chuyền sản xuất tự động.
• Hệ thống automation sử dụng servo Siemens.

Khi nào nên lựa chọn 6FX3002-2DB20-1BA0?

Model này phù hợp khi hệ thống sử dụng SIMOTICS S-1FL6 Low Inertia với absolute encoder và yêu cầu cáp tín hiệu dài 10m. Tài liệu Siemens liệt kê các chiều dài tiêu chuẩn của dòng 2DB20 gồm:

• 6FX3002-2DB20-1AD0: 3m.
• 6FX3002-2DB20-1AF0: 5m.
• 6FX3002-2DB20-1BA0: 10m.
• 6FX3002-2DB20-1CA0: 20m.

Vì vậy phần hậu tố của model cần được kiểm tra cẩn thận khi lựa chọn chiều dài cáp.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đầy đủ mã 6FX3002-2DB20-1BA0 trước khi đặt hàng.
• Kiểm tra motor sử dụng absolute encoder; không chọn cáp chỉ dựa vào hình dạng connector.
• Không nhầm 2DB20 với 2CT20. Trong tài liệu V90, 2DB20 là absolute encoder cable, còn 2CT20 là incremental encoder cable.
• Không nhầm cáp encoder với 6FX3002-5CK01 là power cable hoặc 6FX3002-5BK02 là brake cable trong cùng hệ S-1FL6 Low Inertia.
• Xác nhận chiều dài 10m phù hợp với khoảng cách thực tế giữa tủ servo và motor.
• Khi thay cáp trên máy hiện hữu, nên kiểm tra đồng thời model đầy đủ của servo drive, motor và cáp cũ.
• Bố trí cáp encoder theo hướng dẫn EMC và wiring của Siemens để hạn chế ảnh hưởng của nhiễu từ đường công suất.

Câu hỏi thường gặp

6FX3002-2DB20-1BA0 là cáp gì?
Đây là cáp tín hiệu absolute encoder lắp sẵn thuộc MOTION-CONNECT 300 của Siemens, dùng cho SIMOTICS S-1FL6 Low Inertia trong hệ servo tương thích.

6FX3002-2DB20-1BA0 dài bao nhiêu?
Phiên bản có hậu tố 1BA0 dài 10m.

Cáp có cấu trúc dây như thế nào?
Siemens công bố cấu hình 3×2×0.20 + 2×2×0.25 C, với đường kính ngoài tối đa 7.5mm.

6FX3002-2DB20-1BA0 dùng cho encoder nào?
Model được Siemens xác định là cáp dành cho absolute encoder của SIMOTICS S-1FL6 Low Inertia.

6FX3002-2DB20 và 6FX3002-2CT20 có giống nhau không?
Không. Siemens phân loại 2DB20 cho absolute encoder, trong khi 2CT20 dành cho incremental encoder. Cần xác định đúng loại encoder của motor trước khi lựa chọn.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua cáp encoder Siemens 6FX3002-2DB20-1BA0 10m hoặc lựa chọn cáp thay thế, khách hàng có thể gửi model servo drive, model motor, ảnh tem cáp hiện tại và chiều dài yêu cầu cho Điện Tử LVT để hỗ trợ đối chiếu.

Đối với hệ SINAMICS V90/SIMOTICS S-1FL6, nên cung cấp đầy đủ model motor để xác định chính xác loại encoder và phân biệt encoder cable, power cable và brake cable trước khi lựa chọn.
