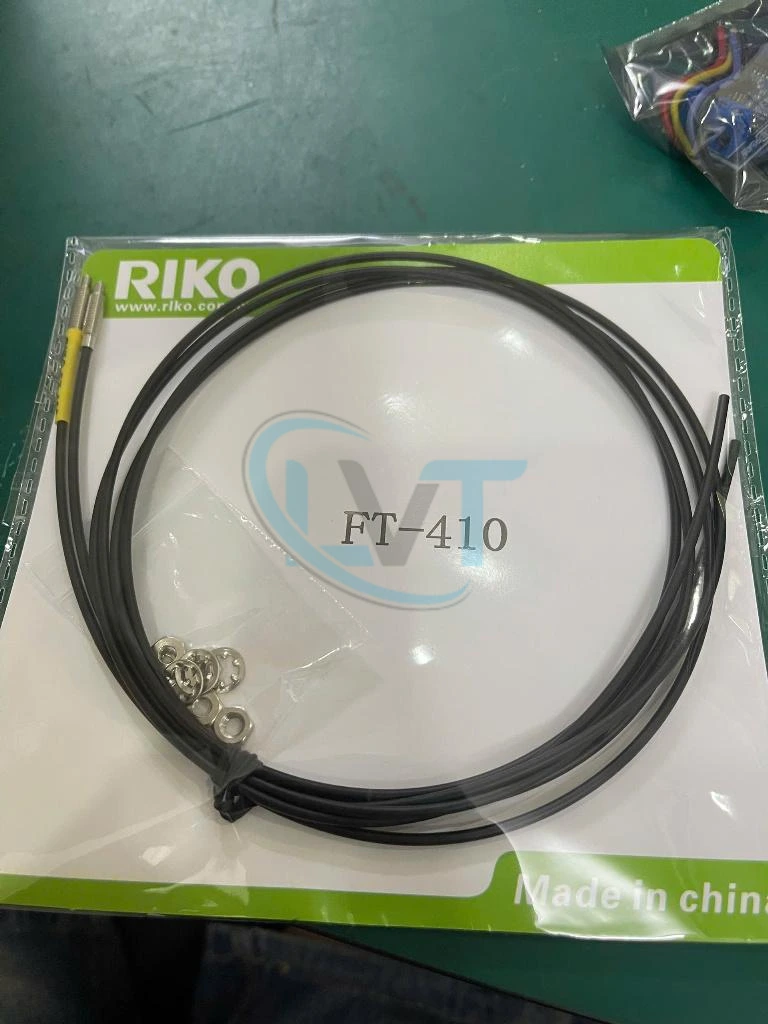

Cảm biến sợi quang RIKO FT-410 dạng thu phát M4 khoảng cách 400mm

Mô tả

FT-410 là đầu cảm biến sợi quang dạng thu phát riêng biệt (thru-beam) thuộc dòng FT, được phân phối dưới thương hiệu RIKO. Sản phẩm sử dụng hai đầu sợi quang bố trí đối diện nhau để phát hiện vật thể khi vật đi qua và làm gián đoạn tia sáng. FT-410 có đầu ren M4 × 0.7, chiều dài cáp sợi quang tiêu chuẩn 1m và khoảng cách phát hiện được công bố đến 400mm khi sử dụng với bộ khuếch đại sợi quang phù hợp. Đây là đầu sợi quang thụ động, không phải cảm biến điện tử hoạt động độc lập, nên cần kết hợp với amplifier để phát sáng, thu tín hiệu và tạo ngõ ra điều khiển.

Tổng quan về sản phẩm

RIKO FT-410 thuộc nhóm cảm biến sợi quang dạng tia thu phát. Bộ sản phẩm sử dụng một đầu phát và một đầu thu được lắp đối diện nhau. Khi không có vật cản, ánh sáng truyền từ đầu phát tới đầu thu. Khi vật thể đi qua vùng phát hiện và chắn tia sáng, bộ khuếch đại nhận biết sự thay đổi và chuyển trạng thái đầu ra.

Thiết kế đầu cảm biến nhỏ với ren M4 × 0.7 giúp FT-410 phù hợp với các vị trí mà cảm biến quang thông thường khó lắp đặt. Phần đầu sợi quang sử dụng vật liệu kim loại và dây fiber có thể bố trí linh hoạt trong máy.

Thông số kỹ thuật

Khoảng cách phát hiện thực tế phụ thuộc bộ khuếch đại sợi quang được sử dụng, cách căn chỉnh hai đầu cảm biến, điều kiện môi trường và đối tượng cần phát hiện. Vì FT-410 là đầu sợi quang thụ động nên các thông số như điện áp nguồn, NPN/PNP và dòng tải được quyết định bởi bộ khuếch đại, không phải bản thân FT-410.

Đặc điểm nổi bật và lợi ích

• Nguyên lý thu phát riêng: vật thể được phát hiện bằng cách chắn đường truyền ánh sáng, phù hợp với yêu cầu phát hiện ổn định và chính xác.
• Đầu ren M4 × 0.7: kích thước nhỏ giúp bố trí cảm biến trong những khu vực hạn chế không gian.
• Khoảng cách phát hiện đến 400mm: đáp ứng nhiều ứng dụng kiểm tra vật thể trên máy tự động khi kết hợp amplifier phù hợp.
• Khả năng phát hiện vật nhỏ: thông số dòng FT-410 công bố đối tượng nhỏ nhất tham khảo khoảng 0.1mm trong điều kiện phù hợp.
• Cáp fiber dài 1m: thuận tiện đưa đầu cảm biến tới vị trí hẹp trong khi bộ khuếch đại được bố trí ở vị trí dễ thao tác hơn.
• Đầu cảm biến bằng thép không gỉ: tăng độ bền cơ học tại khu vực đầu phát hiện.
• Không chứa mạch điện tại đầu phát hiện: phù hợp với các vị trí mà đầu cảm biến điện tử kích thước lớn khó bố trí.

Nguyên lý hoạt động

FT-410 gồm hai đường sợi quang hoạt động theo nguyên lý thru-beam. Ánh sáng từ bộ khuếch đại được dẫn qua một sợi quang tới đầu phát. Đầu thu đặt đối diện tiếp nhận ánh sáng và dẫn tín hiệu quang trở lại amplifier.

Khi vật thể đi vào giữa hai đầu FT-410, tia sáng bị chắn hoặc suy giảm. Bộ khuếch đại nhận biết sự thay đổi cường độ ánh sáng và chuyển thành tín hiệu điện để đưa về PLC, bộ đếm hoặc mạch điều khiển.

Vì vậy, FT-410 không thể hoạt động độc lập. Người dùng cần kết hợp đầu sợi quang với bộ khuếch đại fiber sensor tương thích.

Ứng dụng

RIKO FT-410 phù hợp với nhiều ứng dụng tự động hóa như:

• Phát hiện vật thể kích thước nhỏ.
• Đếm sản phẩm trên dây chuyền.
• Kiểm tra linh kiện điện tử.
• Phát hiện chi tiết trên máy đóng gói.
• Kiểm tra sản phẩm trên băng tải.
• Phát hiện vị trí linh kiện trong máy lắp ráp.
• Máy sản xuất linh kiện điện tử.
• Máy tự động có không gian lắp cảm biến hạn chế.
• Hệ thống cần tách đầu phát hiện khỏi bộ khuếch đại.

Khi nào nên lựa chọn FT-410?

FT-410 phù hợp khi cần cảm biến sợi quang thu phát riêng, đầu lắp ren M4 × 0.7 và khoảng cách phát hiện yêu cầu nằm trong phạm vi phù hợp với cấu hình đến 400mm.

Trong cùng dòng có các model FT-310, FT-410 và FT-610. Điểm khác biệt quan trọng nằm ở kích thước đầu ren và phạm vi phát hiện. FT-310 sử dụng đầu M3, FT-410 sử dụng M4 và FT-610 sử dụng M6. Vì vậy cần lựa chọn theo không gian lắp đặt và yêu cầu phát hiện thực tế.

Ngoài FT-410 tiêu chuẩn còn có các biến thể như FT-410-I và các phiên bản có phần đầu kéo dài. Không nên thay thế chỉ dựa vào phần mã FT-410 nếu máy đang sử dụng một biến thể cụ thể.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đúng model FT-410 và ren lắp đặt M4 × 0.7.
• FT-410 là đầu sợi quang, cần sử dụng cùng bộ khuếch đại fiber sensor tương thích.
• Không cấp trực tiếp 12VDC hoặc 24VDC vào dây sợi quang FT-410 vì bản thân đầu sợi không phải cảm biến điện tử có nguồn cấp.
• Hai đầu thu và phát cần được căn chỉnh chính xác để bảo đảm lượng ánh sáng truyền ổn định.
• Không uốn dây sợi quang với bán kính quá nhỏ hoặc tạo điểm gập mạnh vì có thể làm suy giảm khả năng truyền sáng.
• Giữ sạch bề mặt đầu phát và đầu thu để tránh bụi bẩn làm giảm cường độ tín hiệu.
• Khoảng cách 400mm là thông số trong điều kiện phù hợp; hiệu quả thực tế phụ thuộc amplifier và cách lắp đặt.
• Khi thay thế, cần kiểm tra cả model amplifier đang sử dụng và biến thể đầy đủ của đầu fiber cũ.

Câu hỏi thường gặp

FT-410 là cảm biến gì?
FT-410 là đầu cảm biến sợi quang dạng thu phát riêng, sử dụng hai đầu đặt đối diện để phát hiện vật thể chắn tia sáng.

FT-410 có dùng nguồn 24VDC không?
Bản thân FT-410 là đầu sợi quang thụ động nên không cấp nguồn trực tiếp. Nguồn điện được cấp cho bộ khuếch đại sợi quang đi kèm.

Khoảng cách phát hiện của FT-410 là bao nhiêu?
Thông số dòng sản phẩm công bố phạm vi đến khoảng 400mm. Khoảng cách thực tế phụ thuộc bộ khuếch đại, căn chỉnh và điều kiện sử dụng.

FT-410 có kích thước ren bao nhiêu?
Đầu cảm biến sử dụng ren M4 × 0.7mm.

FT-410 có hoạt động độc lập được không?
Không. FT-410 cần kết hợp với fiber amplifier tương thích để cung cấp nguồn sáng, xử lý tín hiệu và tạo ngõ ra điện.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua cảm biến sợi quang RIKO FT-410 hoặc lựa chọn model thay thế, khách hàng có thể gửi model đầu fiber, model bộ khuếch đại, ảnh vị trí lắp và khoảng cách cần phát hiện cho Điện Tử LVT để hỗ trợ đối chiếu.

Đối với máy đang vận hành, nên cung cấp đầy đủ mã trên đầu sợi quang và amplifier để xác định chính xác FT-410 tiêu chuẩn hay một biến thể FT-410-I, FT-410-6F hoặc model khác trong cùng dòng.
