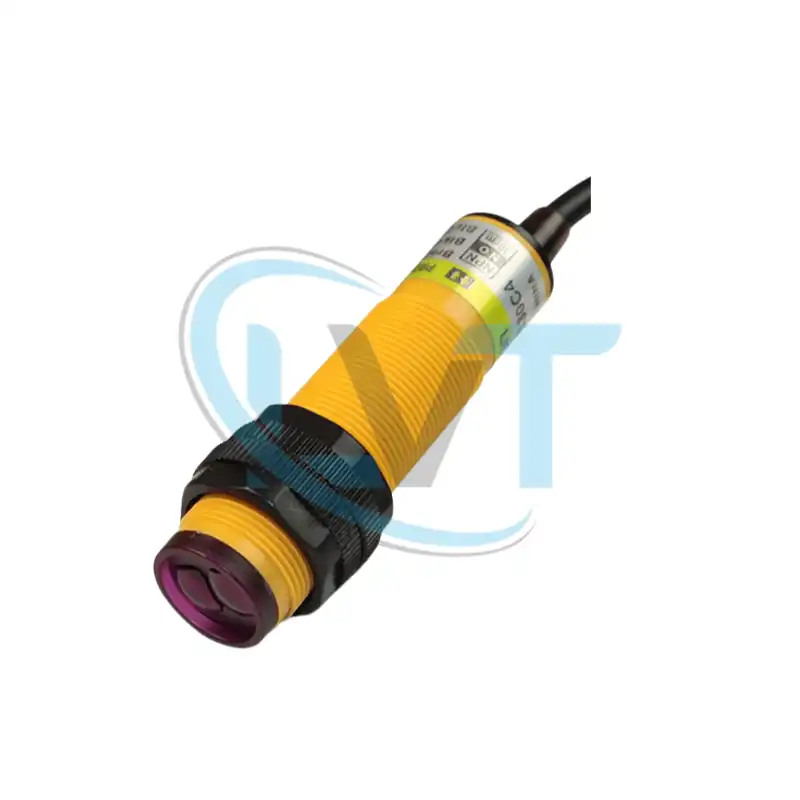

Cảm biến quang DS30Y1

Cảm biến quang DS30Y1

Liên hệ

Cảm biến quang DS30Y1 (thường được biết đến với mã E3F-DS30Y1) là một cảm biến quang điện dạng phản xạ khuếch tán (diffuse reflective) sử dụng ánh sáng hồng ngoại để phát hiện vật cản trong khoảng cách 0-30cm. Với nguồn cấp 90-250VAC, ngõ ra 2 dây SCR (thường mở – NO), và khả năng điều chỉnh khoảng cách qua biến trở, cảm biến này phù hợp cho các ứng dụng tự động hóa công nghiệp, đóng gói, hoặc hệ thống điều khiển như máy rửa tay, rót bia tự động.

Hotline Mr Duy - 0358776940Hotline Mr Thanh - 0346761536Zalo Mr DuyZalo Mr Thanh
Danh mục: ,

Mô tả

  1. Cảm Biến Quang DS30Y1 – Giải Pháp Phát Hiện Vật Cản Hồng Ngoại

Cảm biến quang DS30Y1 (thường được biết đến với mã E3F-DS30Y1) là một cảm biến quang điện dạng phản xạ khuếch tán (diffuse reflective) sử dụng ánh sáng hồng ngoại để phát hiện vật cản trong khoảng cách 0-30cm. Với nguồn cấp 90-250VAC, ngõ ra 2 dây SCR (thường mở – NO), và khả năng điều chỉnh khoảng cách qua biến trở, cảm biến này phù hợp cho các ứng dụng tự động hóa công nghiệp, đóng gói, hoặc hệ thống điều khiển như máy rửa tay, rót bia tự động.

Cảm Biến Quang DS30Y1 Là Gì?

DS30Y1 là cảm biến quang hồng ngoại:

  • DS: Diffuse Sensor (phản xạ khuếch tán, thu phát trên cùng đầu).
  • 30: Khoảng cách phát hiện tối đa 30cm.
  • Y1: Phiên bản 2 dây AC, thường mở (NO).

Cảm biến sử dụng tia hồng ngoại để phát hiện vật cản, với độ phản hồi nhanh và khả năng chống nhiễu tốt nhờ tần số hồng ngoại chuyên biệt. Nó hoạt động như một công tắc nối tiếp, bật/tắt tải AC nhỏ (<40W) như đèn LED hoặc thiết bị điều khiển.

Thông Số Kỹ Thuật

  • Model: E3F-DS30Y1.
  • Loại: Phản xạ khuếch tán (diffuse reflective).
  • Nguồn cấp: 90-250VAC, 50/60Hz.
  • Khoảng cách phát hiện: 5-30cm (điều chỉnh qua biến trở).
  • Ngõ ra: 2 dây SCR, thường mở (NO), dòng kích tối đa 200mA.
  • Công suất tải: <40W (đèn LED, thiết bị nhỏ).
  • Thời gian đáp ứng: ≤2ms.
  • Nguồn sáng: LED hồng ngoại (bước sóng ~850nm).
  • Góc khuếch tán: 3-5°.
  • Vật liệu:
    • Vỏ: Nhựa ABS.
    • Mặt cảm biến: PMMA (chống trầy xước).
  • Cấp bảo vệ: IP67 (chống nước, chống bụi).
  • Nhiệt độ hoạt động: -30°C đến +65°C.
  • Độ ẩm hoạt động: 35-95% (không ngưng tụ).
  • Kích thước: Đường kính 18mm, dài ~70mm.
  • Trọng lượng: ~100g (bao gồm dây 2m).
  • Đặc điểm:
    • LED đỏ hiển thị trạng thái ngõ ra.
    • Keo đổ bên trong chống va đập.

Ưu Điểm Nổi Bật

1. Phát Hiện Chính Xác

Sử dụng tia hồng ngoại với tần số chuyên biệt, cảm biến chống nhiễu tốt, hoạt động ổn định cả trong điều kiện ánh sáng ngoài trời.

2. Điều Chỉnh Linh Hoạt

Biến trở tích hợp cho phép tinh chỉnh khoảng cách phát hiện (5-30cm), phù hợp với nhiều ứng dụng khác nhau như đếm sản phẩm hoặc phát hiện vật cản.

3. Độ Bền Cao

Vỏ nhựa ABS với cấp bảo vệ IP67, kết hợp keo đổ chống nước và va đập, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

Hướng Dẫn Sử Dụng

  1. Lắp đặt:

    • Gắn cảm biến vào giá đỡ hoặc vị trí cố định (đường kính M18), hướng thấu kính về khu vực giám sát.
    • Tránh ánh sáng mạnh trực tiếp (>10,000lx) để giảm nhiễu.

  2. Kết nối:

    • 2 dây SCR: Mắc nối tiếp với tải AC (<40W, như đèn LED) và nguồn 90-250VAC.
    • Không phân cực, dây nâu và xanh dương có thể hoán đổi.
    • Đảm bảo đấu nối chắc chắn qua terminal hoặc hộp đấu dây.

  3. Cài đặt:

    • Xoay biến trở để điều chỉnh khoảng cách phát hiện (5-30cm).
    • Đặt vật thử (giấy trắng hoặc vật mờ đục) trong khoảng 30cm, kiểm tra LED đỏ sáng khi phát hiện vật.

  4. Vận hành:

    • Khi vật cản xuất hiện, cảm biến đóng mạch, bật tải AC.
    • Khi vật cản rời đi, cảm biến mở mạch, tắt tải.

Lưu ý:

  • Không vượt quá công suất tải 40W hoặc dòng 200mA để tránh hỏng SCR.
  • Giữ thấu kính sạch để duy trì hiệu suất phát hiện.
  • Tránh lắp ở môi trường vượt 65°C hoặc nơi có rung động mạnh.

Đối Tượng Phù Hợp

  • Tự động hóa: Đếm sản phẩm trên băng chuyền, phát hiện vật trong dây chuyền đóng gói.
  • Ứng dụng dân dụng: Máy rửa tay tự động, máy rót bia/rượu tự động, hệ thống chiếu sáng thông minh.
  • Công nghiệp: Kiểm tra định vị, phát hiện khuyết tật sản phẩm, hoặc giám sát chuyển động.

Thông Tin Liên Hệ Công Ty

  • Website: Dientulvt.com
  • Hotline: 0981 517 737
  • Email: lienhe@dientulvt.com

Kết Luận

Cảm biến quang DS30Y1 (E3F-DS30Y1) là thiết bị phát hiện vật cản hồng ngoại hiệu quả với khoảng cách 5-30cm, nguồn 90-250VAC, và ngõ ra 2 dây SCR, đáp ứng tốt nhu cầu tự động hóa và dân dụng. Với thiết kế IP67 và khả năng điều chỉnh linh hoạt, đây là giải pháp đáng tin cậy cho các ứng dụng công nghiệp. Để đặt hàng hoặc nhận tư vấn, hãy liên hệ qua Dientulvt.com, hotline 0981 517 737, hoặc email lienhe@dientulvt.com!
