Cảm biến OPB829CZ

Mô tả

1. Cảm Biến OPB829CZ – Giải Pháp Quang Điện Chính Xác Từ TT Electronics/Optek

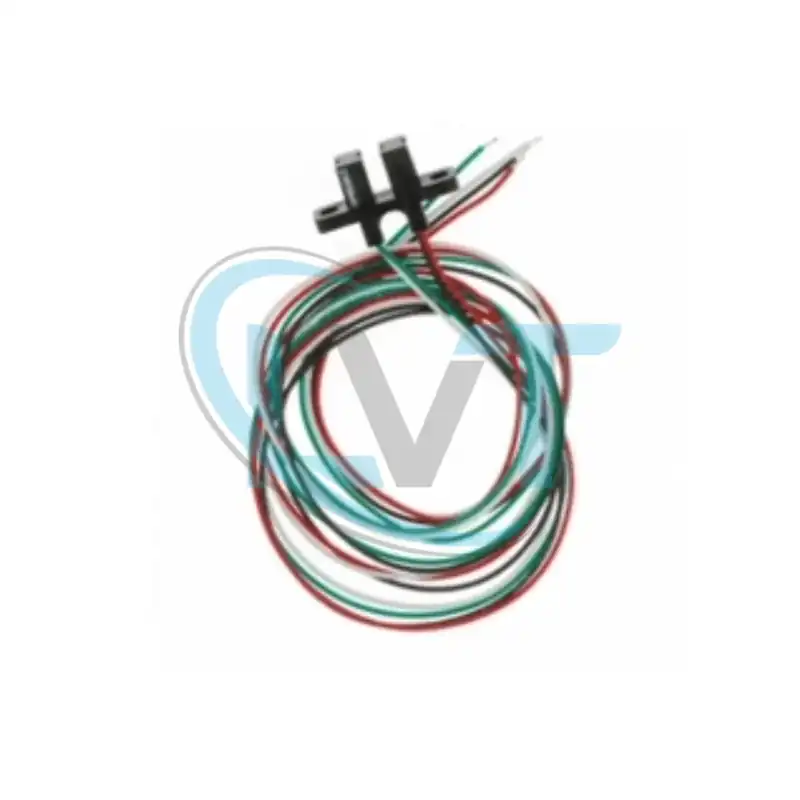

Cảm biến OPB829CZ là một cảm biến quang điện dạng khe (slotted optical switch) thuộc dòng OPB829Z của TT Electronics/Optek Technology. Sử dụng diode phát hồng ngoại (LED IR) và phototransistor NPN, đây là thiết bị nhỏ gọn, chi phí thấp, chuyên dùng để phát hiện vật thể trong các ứng dụng tự động hóa, công nghiệp, hoặc robot nhờ độ tin cậy cao và thiết kế đơn giản.

Cảm Biến OPB829CZ Là Gì?

OPB829CZ là cảm biến quang khe:

• OPB: Dòng cảm biến quang của Optek.
• 829: Model cụ thể với khe rộng 3.18mm và sâu 8mm.
• CZ: Phiên bản có dây dẫn 24 inch (26 AWG) và vỏ nhựa giá rẻ.

Cảm biến này bao gồm một LED hồng ngoại (bước sóng 890nm) và phototransistor đặt đối diện qua khe rộng 3.18mm. Khi vật thể chắn khe, phototransistor chuyển đổi tín hiệu, tạo đầu ra để điều khiển hoặc phát hiện.

Thông Số Kỹ Thuật

• Model: OPB829CZ.
• Loại: Cảm biến quang khe (slotted optical switch).
• Nguồn sáng: LED hồng ngoại (890nm).
• Đầu ra: Phototransistor NPN.
• Khe cảm biến:
  • Rộng: 3.18mm (0.125 inch).
  • Sâu: 8mm (0.315 inch).
• Điện áp hoạt động: 30V (tối đa).
• Dòng điện tối đa: 50mA (phototransistor).
• Điện áp rơi: 1.7V (LED), 2V (phototransistor).
• Dây dẫn: 24 inch (61cm), 26 AWG.
• Vật liệu vỏ: Nhựa (plastic housing).
• Nhiệt độ hoạt động: -40°C đến +80°C.
• Ứng dụng: Đo lường, tự động hóa, an toàn công nghiệp.

Ưu Điểm Nổi Bật

1. Thiết Kế Nhỏ Gọn

Kích thước nhỏ với khe 3.18mm và vỏ nhựa nhẹ, dễ tích hợp vào không gian hẹp trong máy móc hoặc hệ thống robot.

2. Chi Phí Hiệu Quả

Vỏ nhựa và cấu trúc đơn giản giúp giảm giá thành, phù hợp cho các dự án cần số lượng lớn mà vẫn đảm bảo hiệu suất.

3. Độ Tin Cậy Cao

LED hồng ngoại và phototransistor cung cấp khả năng phát hiện chính xác, ít bị nhiễu từ ánh sáng bên ngoài, với tuổi thọ dài trong điều kiện tiêu chuẩn.

Hướng Dẫn Sử Dụng

1. Lắp đặt:
   • Gắn cảm biến vào vị trí cố định, đảm bảo khe 3.18mm thẳng hàng với đường đi của vật thể cần phát hiện.
   • Tránh ánh sáng mạnh chiếu trực tiếp vào khe để giảm nhiễu.
2. Kết nối:
   • Đỏ: Nguồn dương cho LED (+5V đến +30V, cần điện trở giới hạn dòng ~100Ω).
   • Đen: GND (âm chung).
   • Xanh: Đầu ra phototransistor (nối với chân thu tín hiệu hoặc tải, tối đa 50mA).
   • Kiểm tra sơ đồ chân trong datasheet trước khi đấu nối.
3. Vận hành:
   • Khi không có vật thể trong khe, phototransistor bật (ON).
   • Khi vật thể chắn khe, phototransistor tắt (OFF), thay đổi tín hiệu đầu ra.
4. Kiểm tra:
   • Dùng đồng hồ đo hoặc vi điều khiển (Arduino, PLC) để xác nhận tín hiệu đầu ra thay đổi khi vật thể đi qua khe.

Lưu ý:

• Không vượt quá 30V hoặc 50mA để tránh hỏng cảm biến.
• Giữ khe sạch, tránh bụi bám làm giảm hiệu suất.
• Đảm bảo dây dẫn không bị đứt hoặc chập trong quá trình lắp đặt.

Đối Tượng Phù Hợp

• Công nghiệp: Phát hiện vật trên băng chuyền, đo tốc độ quay, hoặc điều khiển máy móc.
• DIY: Robot, mô hình tự động, hoặc hệ thống an ninh gia đình.
• Giáo dục: Thử nghiệm mạch quang điện hoặc lập trình cảm biến cơ bản.

Thông Tin Liên Hệ Công Ty

• Website: Dientulvt.com
• Hotline: 0981 517 737
• Email: lienhe@dientulvt.com

Kết Luận

Cảm biến OPB829CZ là giải pháp quang điện nhỏ gọn, kinh tế, và hiệu quả, với khả năng phát hiện vật thể chính xác trong khe 3.18mm, đáp ứng tốt nhu cầu tự động hóa và dự án DIY. Để biết thêm chi tiết hoặc đặt hàng, hãy liên hệ qua Dientulvt.com, hotline 0981 517 737, hoặc email lienhe@dientulvt.com!
