Cảm biến EX-13A

Mô tả

1. Cảm Biến EX-13A – Giải Pháp Quang Điện Siêu Nhỏ Từ Panasonic

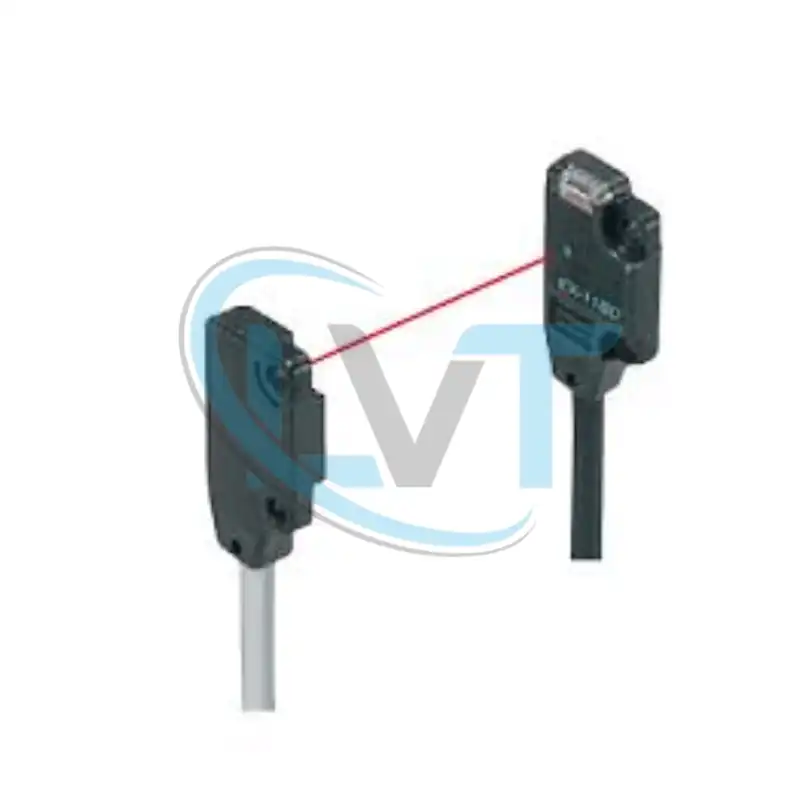

Cảm biến EX-13A là một cảm biến quang điện kiểu thu-phát riêng (through-beam) thuộc dòng EX-10 của Panasonic, được thiết kế siêu nhỏ và siêu mỏng để phát hiện vật thể trong các ứng dụng tự động hóa công nghiệp. Với khoảng cách phát hiện 500mm, đầu ra NPN, và kích thước chỉ 14.5 x 3.5 x 10mm, đây là một trong những cảm biến nhỏ nhất thế giới, phù hợp cho các hệ thống cần tiết kiệm không gian như dây chuyền lắp ráp linh kiện điện tử hoặc sản xuất bán dẫn.

Cảm Biến EX-13A Là Gì?

EX-13A là cảm biến quang thu-phát riêng:

• EX: Dòng cảm biến quang siêu nhỏ của Panasonic (trước đây là Sunx).
• 13: Khoảng cách phát hiện 500mm, kiểu thu-phát riêng (emitter và receiver tách biệt).
• A: Phiên bản tiêu chuẩn với nguồn sáng cảm biến phía trước (front sensing).

Cảm biến này hoạt động bằng cách phát tia sáng từ emitter đến receiver; khi vật thể cắt ngang tia sáng, tín hiệu đầu ra thay đổi để báo hiệu sự hiện diện của vật thể.

Thông Số Kỹ Thuật

• Model: EX-13A.
• Loại: Thu-phát riêng (through-beam).
• Khoảng cách phát hiện: 500mm.
• Nguồn cấp: 12-24VDC (±10%, ripple P-P 10% hoặc thấp hơn).
• Ngõ ra: NPN, open-collector, tối đa 50mA.
• Trạng thái: Light-ON (sáng khi không có vật cản).
• Nguồn sáng: LED đỏ (bước sóng ~620nm).
• Thời gian đáp ứng: ≤0.5ms.
• Kích thước vật thể nhỏ nhất phát hiện được: Đường kính 2mm (vật mờ đục, ở khoảng cách 500mm).
• Độ lặp lại: ≤0.05mm (vuông góc với trục cảm ứng).
• Cấp bảo vệ: IP67 (chống nước, chống bụi).
• Nhiệt độ hoạt động: -25°C đến +55°C (không đóng băng).
• Kích thước: 14.5 x 3.5 x 10mm (mỗi đầu emitter/receiver).
• Chất liệu: Vỏ nhựa kỹ thuật chịu lực.

Ưu Điểm Nổi Bật

1. Siêu Nhỏ Gọn

Với kích thước chỉ 14.5 x 3.5 x 10mm, EX-13A là một trong những cảm biến nhỏ nhất thế giới, dễ dàng lắp đặt trong không gian hẹp như khe máy hoặc băng chuyền nhỏ.

2. Độ Chính Xác Cao

Khoảng cách phát hiện 500mm và khả năng phát hiện vật thể nhỏ (đường kính 2mm) mang lại hiệu suất vượt trội trong các ứng dụng đòi hỏi chi tiết, như phát hiện IC hoặc linh kiện điện tử.

3. Độ Bền Vững Chắc

Cấp bảo vệ IP67 cho phép cảm biến hoạt động ổn định trong môi trường bụi bẩn hoặc ẩm ướt, với LED đỏ có tuổi thọ cao hơn so với các loại cảm biến cơ học.

Hướng Dẫn Sử Dụng

1. Lắp đặt:
   • Gắn emitter và receiver đối diện nhau, cách nhau tối đa 500mm, đảm bảo tia sáng thẳng hàng.
   • Sử dụng giá đỡ (như MS-EX10-1, tùy chọn) để cố định cảm biến.
2. Kết nối:
   • Emitter: Dây nâu (+, 12-24VDC), dây xanh (-, GND).
   • Receiver: Dây nâu (+), xanh (-), đen (ngõ ra NPN).
   • Đấu nối với PLC hoặc tải (tối đa 50mA).
3. Vận hành:
   • Cấp nguồn 12-24VDC, đèn LED trên receiver sáng khi tia sáng không bị cản.
   • Khi vật thể cắt ngang tia sáng, ngõ ra NPN kích hoạt (tắt đèn LED).
4. Kiểm tra:
   • Dùng vật thử (đường kính ≥2mm) để kiểm tra tín hiệu đầu ra bằng đồng hồ vạn năng hoặc PLC.

Lưu ý:

• Không để ánh sáng mạnh (mặt trời, đèn công suất cao) chiếu trực tiếp vào receiver, gây sai lệch tín hiệu.
• Giữ thấu kính emitter/receiver sạch để đảm bảo hiệu suất.
• Tránh lắp ở nơi nhiệt độ ngoài phạm vi (-25°C đến +55°C).

Đối Tượng Phù Hợp

• Nhà máy sản xuất linh kiện điện tử, bán dẫn cần phát hiện vật thể nhỏ trên băng chuyền.
• Ứng dụng tự động hóa trong không gian hạn chế, như xác định vị trí PCB hoặc kiểm tra khay linh kiện.
