Cảm biến E3Z-D61

Mô tả

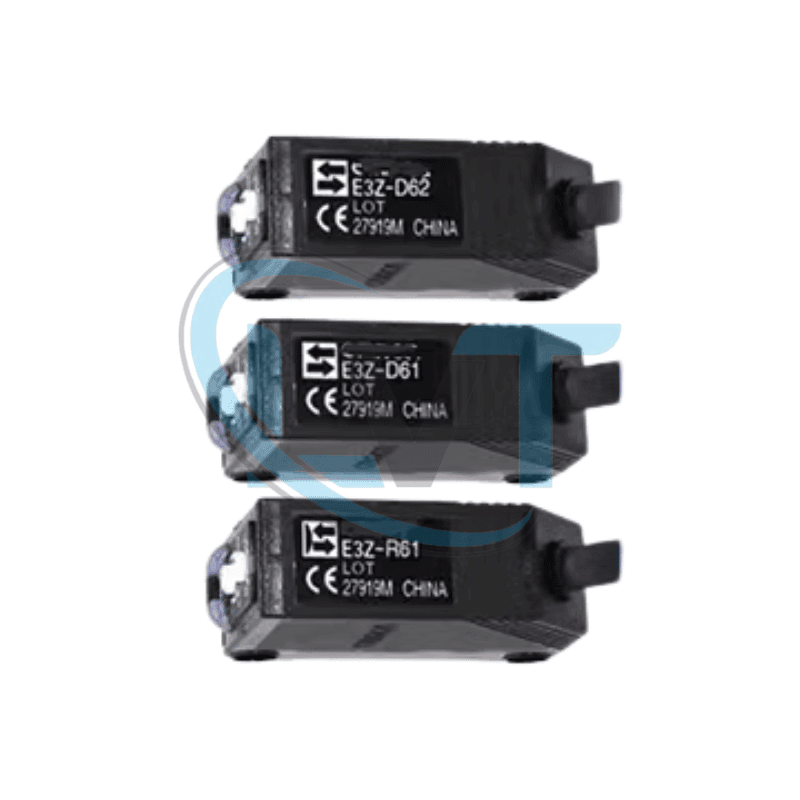

1. Cảm Biến E3Z-D61 – Giải Pháp Quang Điện Nhỏ Gọn Từ Omron

Cảm biến E3Z-D61 là một cảm biến quang điện (photoelectric sensor) kiểu phản xạ khuếch tán (diffuse reflective) thuộc dòng E3Z của Omron, được thiết kế nhỏ gọn để phát hiện vật thể trong các ứng dụng tự động hóa công nghiệp. Với khoảng cách phát hiện 5-100mm, nguồn cấp 12-24VDC, và ngõ ra NPN, đây là sản phẩm lý tưởng cho các hệ thống cần phát hiện chính xác trong không gian hạn chế, như dây chuyền lắp ráp, đóng gói, hoặc sản xuất linh kiện điện tử.

Cảm Biến E3Z-D61 Là Gì?

E3Z-D61 là cảm biến quang phản xạ khuếch tán:

• E3Z: Dòng cảm biến quang nhỏ gọn của Omron, tích hợp sẵn bộ khuếch đại.
• D: Diffuse reflective – Thu và phát ánh sáng từ cùng một đầu, không cần gương phản xạ.
• 61: Phiên bản cụ thể với ngõ ra NPN, khoảng cách phát hiện 100mm, dây dẫn sẵn (pre-wired).

Cảm biến này sử dụng LED hồng ngoại để phát hiện vật thể dựa trên ánh sáng phản xạ từ bề mặt, với khả năng điều chỉnh độ nhạy thông qua biến trở tích hợp.

Thông Số Kỹ Thuật

• Model: E3Z-D61.
• Loại: Phản xạ khuếch tán (diffuse reflective).
• Khoảng cách phát hiện: 5-100mm (đối với giấy trắng 100x100mm).
• Nguồn cấp: 12-24VDC (±10%, ripple P-P ≤10%).
• Ngõ ra: NPN open-collector, tối đa 100mA, 26.4VDC.
• Chế độ hoạt động: Light-ON/Dark-ON (có thể chọn).
• Nguồn sáng: LED hồng ngoại (bước sóng ~860nm).
• Thời gian đáp ứng: ≤1ms.
• Kích thước: 31 x 20 x 10.8mm.
• Trọng lượng: ~65g (với dây 2m).
• Cấp bảo vệ: IP67 (chống bụi, chống nước).
• Nhiệt độ hoạt động: -25°C đến +55°C (không đóng băng).
• Chất liệu: Vỏ nhựa kỹ thuật (PBT).

Ưu Điểm Nổi Bật

1. Thiết Kế Nhỏ Gọn

Kích thước chỉ 31 x 20 x 10.8mm giúp E3Z-D61 dễ dàng lắp đặt trong không gian hẹp, như khe máy hoặc băng chuyền nhỏ.

2. Độ Chính Xác Cao

Khoảng cách phát hiện 5-100mm và khả năng điều chỉnh độ nhạy bằng biến trở cho phép phát hiện vật thể nhỏ hoặc bề mặt khó một cách chính xác.

3. Độ Bền Vững Chắc

Cấp bảo vệ IP67 đảm bảo cảm biến hoạt động ổn định trong môi trường bụi bẩn hoặc ẩm ướt, với khả năng chịu rung và sốc tốt.

Hướng Dẫn Sử Dụng

1. Lắp đặt:
   • Gắn cảm biến vào vị trí cần phát hiện qua giá đỡ (như MS-E3Z-1) hoặc vít M3.
   • Hướng thấu kính về khu vực giám sát, tránh ánh sáng mạnh trực tiếp (mặt trời, đèn công suất cao).
2. Kết nối:
   • Dây nâu: +12-24VDC.
   • Dây xanh: GND.
   • Dây đen: Ngõ ra NPN (kết nối với PLC hoặc tải, tối đa 100mA).
   • Chọn Light-ON/Dark-ON qua công tắc trên thân (nếu có).
3. Cài đặt:
   • Xoay biến trở để điều chỉnh độ nhạy, tối ưu khoảng cách phát hiện (5-100mm).
   • Đèn LED cam (hoạt động) sáng khi phát hiện vật, đèn xanh (ổn định) sáng khi tín hiệu tốt.
4. Kiểm tra:
   • Dùng vật thử (giấy trắng 100x100mm) để kiểm tra tín hiệu đầu ra bằng đồng hồ vạn năng hoặc PLC.

Lưu ý:

• Giữ thấu kính sạch để tránh giảm hiệu suất.
• Không vượt quá 24VDC để tránh hỏng mạch.
• Tránh lắp ở nơi nhiệt độ ngoài phạm vi (-25°C đến +55°C).

Đối Tượng Phù Hợp

• Nhà máy sản xuất cần phát hiện linh kiện nhỏ trên dây chuyền lắp ráp hoặc đóng gói.
• Ứng dụng tự động hóa trong không gian hạn chế, như kiểm tra sản phẩm hoặc đếm số lượng.

Thông Tin Liên Hệ Công Ty

• Website: Dientulvt.com
• Hotline: 0981 517 737
• Email: lienhe@dientulvt.com

Kết Luận

Cảm biến E3Z-D61 từ Omron là giải pháp quang điện nhỏ gọn, chính xác, và bền bỉ, đáp ứng tốt nhu cầu phát hiện vật thể trong các hệ thống tự động hóa hiện đại. Với thiết kế tối ưu và hiệu suất cao, đây là lựa chọn lý tưởng cho các ứng dụng công nghiệp tinh vi. Để biết thêm chi tiết hoặc đặt hàng, hãy liên hệ qua Dientulvt.com, hotline 0981 517 737, hoặc email lienhe@dientulvt.com!
