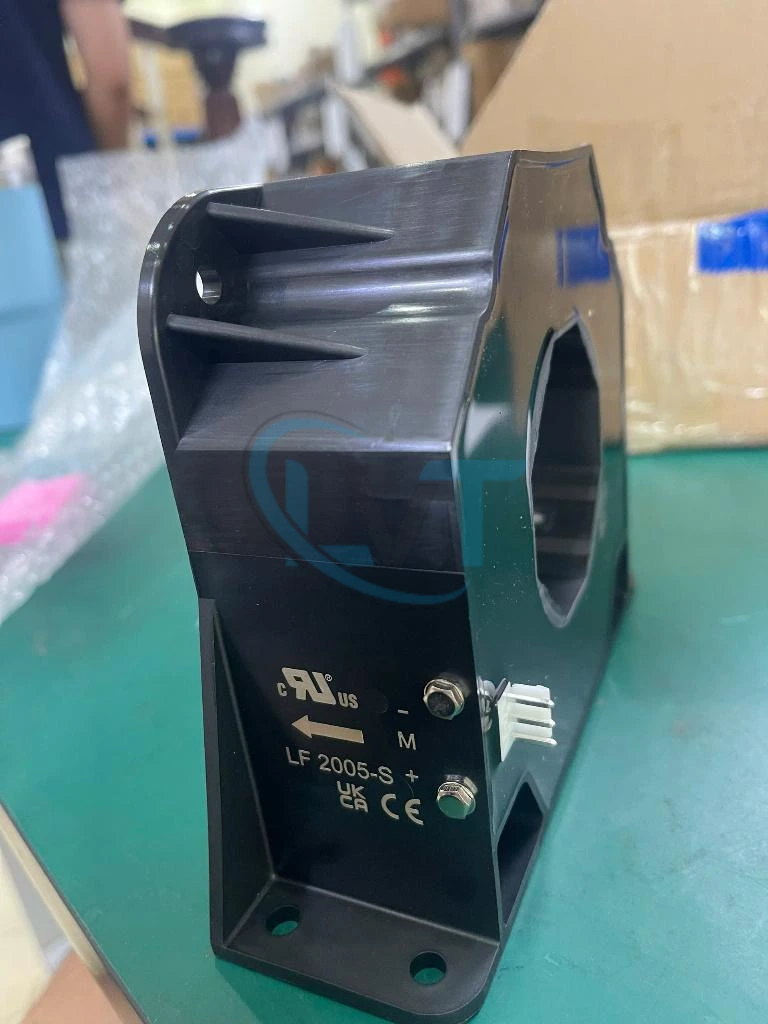

Cảm biến dòng LEM LF 2005-S 2000A Closed Loop Hall Effect

Mô tả

Cảm biến dòng LEM LF 2005-S thuộc series LF2005, được thiết kế để đo dòng điện DC, AC và dòng xung trong các hệ thống điện công suất. Thiết bị sử dụng công nghệ Closed Loop Hall Effect, cho phép đo dòng điện với cách ly galvanic giữa mạch sơ cấp công suất và mạch điện tử thứ cấp. LF 2005-S có dòng sơ cấp định mức 2000 A RMS, dải đo 0 … ±3000 A, tín hiệu thứ cấp định mức 400 mA và nguồn cấp đối xứng ±15 … 24 V DC. Thiết bị phù hợp cho biến tần, bộ nguồn công suất, UPS, hệ thống truyền động và thiết bị hàn công nghiệp.

Tổng quan về sản phẩm

LF 2005-S là current transducer của LEM, sử dụng nguyên lý Closed Loop Hall Effect để đo dòng lớn mà vẫn duy trì cách ly điện giữa dây dẫn sơ cấp và mạch xử lý tín hiệu.

Dòng điện cần đo đi qua cửa sổ của cảm biến. Từ trường sinh ra bởi dòng sơ cấp được hệ thống Hall và mạch bù xử lý để tạo ra dòng điện thứ cấp tỷ lệ với dòng sơ cấp. Với LF 2005-S, tỷ số chuyển đổi danh định là 1:5000, tương ứng dòng sơ cấp định mức 2000 A với dòng thứ cấp định mức 400 mA.

Thiết kế dạng panel mount và không yêu cầu đưa dòng công suất trực tiếp qua các linh kiện điện tử của mạch đo giúp LF 2005-S phù hợp với các hệ thống cần giám sát dòng lớn, độ chính xác cao và thời gian đáp ứng nhanh.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Đo được AC, DC và dòng xung: phù hợp nhiều dạng tín hiệu dòng trong biến tần, converter và hệ thống điện tử công suất.
• Dòng định mức 2000 A RMS: đáp ứng các hệ thống cần giám sát dòng điện lớn.
• Closed Loop Hall Effect: kết hợp khả năng cách ly galvanic với độ chính xác cao và tính tuyến tính tốt.
• Độ chính xác ±0.3% tại điều kiện danh định: hỗ trợ các hệ thống cần kiểm soát và phản hồi dòng điện chính xác.
• Response time < 1 µs: cho phép theo dõi nhanh sự thay đổi của dòng điện trong các hệ thống điều khiển công suất.
• Bandwidth DC … 100 kHz: hỗ trợ cả tín hiệu DC và các thành phần dòng biến thiên nhanh.
• Cách ly giữa sơ cấp và thứ cấp: giúp tách mạch công suất khỏi mạch điện tử xử lý tín hiệu.

Nguyên lý hoạt động

LF 2005-S sử dụng Closed Loop Hall Effect. Dòng sơ cấp chạy qua dây dẫn đặt trong cửa sổ cảm biến tạo ra từ trường trong lõi từ. Hall element phát hiện từ thông này và mạch điện tử điều khiển dòng bù ở cuộn thứ cấp nhằm cân bằng từ thông trong lõi.

Dòng bù thứ cấp vì vậy tỷ lệ với dòng điện sơ cấp. Với tỷ số 1:5000, dòng sơ cấp danh định 2000 A tương ứng tín hiệu dòng thứ cấp danh định 400 mA. Cách đo này cho phép mạch điều khiển thu nhận thông tin dòng điện trong khi vẫn duy trì cách ly galvanic với mạch công suất.

Ứng dụng

LEM LF 2005-S có thể được sử dụng trong:

• AC variable speed drives và servo motor drives.
• Bộ biến đổi tĩnh cho DC motor drives.
• Biến tần và hệ thống điều khiển động cơ công suất lớn.
• Uninterruptible Power Supplies (UPS).
• Switched Mode Power Supplies (SMPS).
• Bộ nguồn và converter công suất.
• Thiết bị nguồn cho hệ thống hàn công nghiệp.
• Hệ thống sử dụng nguồn battery cần giám sát dòng điện.
• Hệ thống automation và tủ điện cần đo dòng AC/DC công suất lớn.

Khi nào nên lựa chọn LF 2005-S?

LF 2005-S phù hợp khi hệ thống cần đo dòng AC/DC với dòng danh định khoảng 2000 A, cần cách ly galvanic và yêu cầu response time nhanh. Đây cũng là lựa chọn cần xem xét khi hệ thống sử dụng nguồn đối xứng ±15 … 24 V DC và mạch nhận tín hiệu tương thích với output dạng dòng 400 mA.

Nếu sử dụng LF 2005-S để thay thế cảm biến hiện hữu, cần kiểm tra đầy đủ dòng danh định, dải đo, tỷ số chuyển đổi, nguồn cấp, output, measuring resistance, kích thước cửa sổ và phương án mounting trước khi thay thế.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Không nhầm LF 2005-S với các biến thể như LF 2005-S/SP1, SP3, SP8, SP9, SP10, SP11, SP13, SP23 hoặc SP26. Các phiên bản này có thể khác dải đo, output, connector, nhiệt độ hoạt động hoặc đặc tính chuyên dụng.
• Kiểm tra nguồn cấp đối xứng của hệ thống có tương thích với ±15 … 24 V DC hay không.
• Kiểm tra mạch nhận tín hiệu có hỗ trợ current output 400 mA và tỷ số 1:5000.
• Measuring resistance phải được lựa chọn phù hợp với nguồn cấp, dòng cần đo và điều kiện nhiệt độ theo datasheet LEM.
• Khi thay model khác cùng hình dạng, không nên chỉ dựa vào kích thước bên ngoài; cần đối chiếu chính xác mã model và specification.
• Với hệ thống đang vận hành, nên cung cấp ảnh tem và mã đầy đủ của cảm biến cũ để đối chiếu trước khi đặt hàng.

Câu hỏi thường gặp

LF 2005-S dùng để làm gì?

LF 2005-S dùng để đo dòng điện DC, AC và dòng xung trong các hệ thống điện công suất, đồng thời cung cấp cách ly galvanic giữa mạch sơ cấp và mạch điện tử thứ cấp.

Dòng định mức của LF 2005-S là bao nhiêu?

Model LF 2005-S tiêu chuẩn có dòng sơ cấp định mức 2000 A RMS và dải đo đến ±3000 A khi sử dụng nguồn ±24 V theo datasheet của LEM.

LF 2005-S xuất tín hiệu gì?

Thiết bị có output dạng current, với dòng thứ cấp định mức 400 mA và tỷ số chuyển đổi 1:5000.

LF 2005-S có đo được dòng DC không?

Có. Cảm biến được thiết kế để đo DC, AC và dòng xung.

Có thể thay LF 2005-S bằng một model LF2005 khác không?

Không nên thay trực tiếp chỉ dựa vào cùng series. Các biến thể LF 2005-S/SP có thể khác dải đo, tín hiệu thứ cấp, connector, nhiệt độ và đặc tính điện. Cần đối chiếu datasheet của hai model trước khi thay thế.

Tư vấn và lựa chọn sản phẩm

Khi cần lựa chọn hoặc thay thế cảm biến dòng LEM LF 2005-S, khách hàng nên cung cấp đầy đủ model, ảnh tem thiết bị, datasheet hoặc thông tin hệ thống đang sử dụng. Điện Tử LVT có thể hỗ trợ đối chiếu thông số để hạn chế lựa chọn sai phiên bản trong series LF2005.
