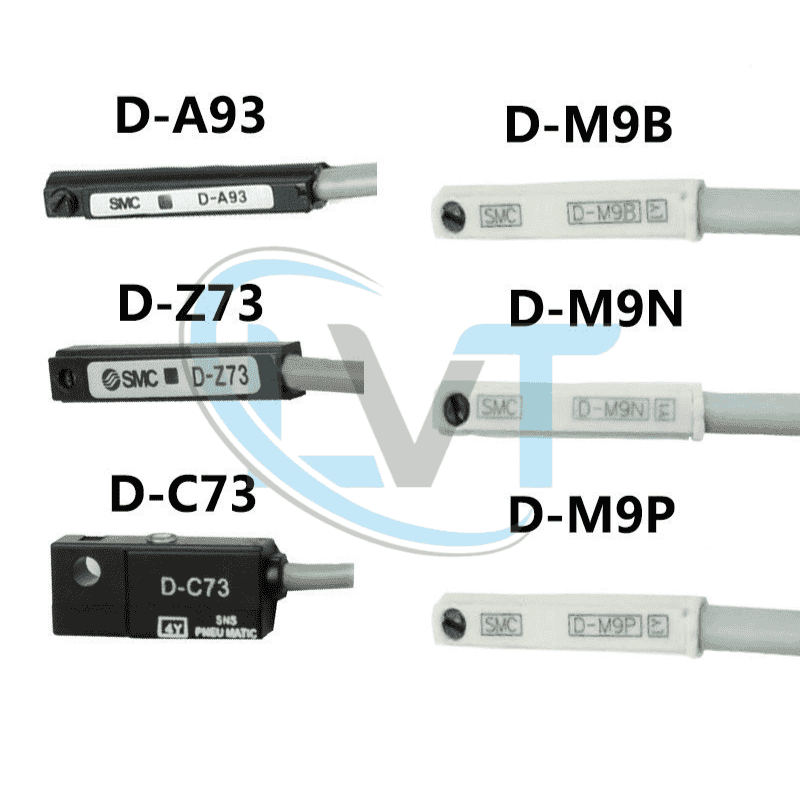

Cảm biến D-Z73

Cảm biến D-Z73

Liên hệ

Cảm biến D-Z73 là một cảm biến từ (reed switch) thuộc dòng phụ kiện khí nén của SMC (Nhật Bản), được thiết kế để giám sát vị trí piston trong các xi lanh khí nén có vòng từ (magnet). Với nguồn cấp 5-240VDC/AC, ngõ ra 2 dây, và khả năng gắn trực tiếp trên xi lanh, cảm biến này phù hợp cho các ứng dụng tự động hóa công nghiệp như dây chuyền sản xuất, lắp ráp linh kiện, hoặc máy đóng gói. Sản phẩm nổi bật với độ nhạy cao, phản hồi nhanh, và thiết kế nhỏ gọn, đảm bảo độ bền và hiệu suất ổn định.

Hotline Mr Duy - 0358776940Hotline Mr Thanh - 0346761536Zalo Mr DuyZalo Mr Thanh
Danh mục: ,

Mô tả

  1. Cảm Biến D-Z73 – Giải Pháp Giám Sát Vị Trí Xi Lanh Từ SMC

Cảm biến D-Z73 là một cảm biến từ (reed switch) thuộc dòng phụ kiện khí nén của SMC (Nhật Bản), được thiết kế để giám sát vị trí piston trong các xi lanh khí nén có vòng từ (magnet). Với nguồn cấp 5-240VDC/AC, ngõ ra 2 dây, và khả năng gắn trực tiếp trên xi lanh, cảm biến này phù hợp cho các ứng dụng tự động hóa công nghiệp như dây chuyền sản xuất, lắp ráp linh kiện, hoặc máy đóng gói. Sản phẩm nổi bật với độ nhạy cao, phản hồi nhanh, và thiết kế nhỏ gọn, đảm bảo độ bền và hiệu suất ổn định.

Cảm Biến D-Z73 Là Gì?

D-Z73 là cảm biến từ của SMC:

  • D: Dòng cảm biến từ (auto switch) cho xi lanh khí nén.
  • Z73: Mã cụ thể, chỉ cảm biến reed switch 2 dây, gắn trực tiếp, ngõ ra thường mở (NO).

Cảm biến này hoạt động dựa trên nguyên lý đóng mạch điện khi phát hiện từ trường từ vòng từ trên piston xi lanh, gửi tín hiệu đến PLC, rơ le, hoặc thiết bị điều khiển để giám sát vị trí hoặc kích hoạt chu trình tiếp theo.

Thông Số Kỹ Thuật

  • Model: D-Z73.
  • Loại: Cảm biến từ reed switch, 2 dây, ngõ ra thường mở (NO).
  • Nguồn cấp: 5-240VDC/AC (5-40mA DC, 5-20mA AC).
  • Điện áp sụt: ≤4V.
  • Thời gian đáp ứng: ≤1ms.
  • Chiều dài cáp: 0.5m (tiêu chuẩn, tùy chọn 3m hoặc 5m với mã D-Z73L).
  • Đèn báo: LED đỏ (sáng khi phát hiện từ trường).
  • Vật liệu:
    • Vỏ: Nhựa kỹ thuật chống va đập.
    • Cáp: PVC chịu dầu.
  • Cấp bảo vệ: IP67 (chống bụi, chống nước).
  • Nhiệt độ hoạt động: -10°C đến +60°C.
  • Tải áp dụng: PLC, rơ le, mạch IC.
  • Tương thích: Xi lanh SMC có vòng từ (như MHZ2, MHC2, CDM2, CDJ2, CDG1).
  • Kích thước: ~30 x 8 x 10mm (tùy xi lanh).
  • Trọng lượng: ~20-50g (tùy chiều dài cáp).
  • Tiêu chuẩn: CE, RoHS.

Ưu Điểm Nổi Bật

1. Độ Nhạy và Phản Hồi Nhanh

Cảm biến reed switch với thời gian đáp ứng ≤1ms, đảm bảo phát hiện vị trí piston chính xác, phù hợp cho các hệ thống tự động hóa tốc độ cao như lắp ráp hoặc đóng gói.

2. Thiết Kế Nhỏ Gọn, Dễ Lắp Đặt

Kích thước nhỏ, gắn trực tiếp vào rãnh xi lanh (như MHZ2, MHC2), không cần giá đỡ phức tạp, tiết kiệm không gian và thời gian lắp đặt.

3. Độ Bền Cao

Cấp bảo vệ IP67 và cáp PVC chịu dầu cho phép hoạt động ổn định trong môi trường bụi bẩn, ẩm ướt, hoặc dầu nhẹ, với tuổi thọ cao nhờ công nghệ SMC Nhật Bản.

Hướng Dẫn Sử Dụng

  1. Chuẩn bị:

    • Xác nhận xi lanh khí nén có vòng từ (magnet) và tương thích với D-Z73 (như MHZ2, MHC2, CDM2).
    • Kiểm tra cáp cảm biến (0.5m hoặc 3m) phù hợp với khoảng cách đấu nối.

  2. Lắp đặt:

    • Gắn cảm biến vào rãnh trên thân xi lanh, căn chỉnh vị trí để phát hiện từ trường của piston.
    • Cố định bằng ốc vít đi kèm (M2.5 hoặc tương tự), đảm bảo không sử dụng ốc khác để tránh hỏng cảm biến.

  3. Kết nối:

    • Ngõ ra 2 dây: Mắc nối tiếp với tải (PLC, rơ le) và nguồn 5-240VDC/AC.
      • Dây nâu: Tải hoặc nguồn.
      • Dây xanh dương: GND hoặc tải.
    • Đảm bảo dòng tải không vượt 40mA (DC) hoặc 20mA (AC).

  4. Vận hành:

    • Cấp nguồn, di chuyển piston xi lanh để kiểm tra LED đỏ sáng khi cảm biến phát hiện từ trường.
    • Tín hiệu đầu ra đóng mạch khi piston ở vị trí cảm biến, kích hoạt PLC hoặc rơ le.

Lưu ý:

  • Chỉ sử dụng với xi lanh có vòng từ để đảm bảo tín hiệu.
  • Không vượt quá dòng tải 40mA (DC) hoặc 20mA (AC) để tránh hỏng cảm biến.
  • Tránh lắp ở môi trường vượt 60°C hoặc có rung động mạnh.

Đối Tượng Phù Hợp

  • Tự động hóa: Giám sát vị trí xi lanh trong dây chuyền sản xuất, máy đóng gói, hoặc lắp ráp linh kiện điện tử.
  • Công nghiệp nhẹ: Hệ thống cấp phôi, kiểm tra sản phẩm, hoặc xử lý vật liệu nhỏ.
  • Máy móc: Ứng dụng trong máy CNC, in ấn, hoặc robot công nghiệp.

Meta Description

Cảm biến từ SMC D-Z73 với ngõ ra 2 dây, nguồn 5-240VDC/AC, và IP67, là giải pháp giám sát vị trí xi lanh chính xác cho tự động hóa. Liên hệ Dientulvt.com để đặt hàng!

Thông Tin Liên Hệ Công Ty

  • Website: Dientulvt.com
  • Hotline: 0981 517 737
  • Email: lienhe@dientulvt.com

Kết Luận

Cảm biến D-Z73 từ SMC là thiết bị giám sát vị trí xi lanh từ tính nhỏ gọn, nhạy, và bền bỉ, với ngõ ra 2 dây, nguồn 5-240VDC/AC, và cấp bảo vệ IP67, đáp ứng tốt nhu cầu tự động hóa trong các ứng dụng công nghiệp. Để đặt hàng hoặc nhận tư vấn kỹ thuật, hãy liên hệ qua Dientulvt.com, hotline 0981 517 737, hoặc email lienhe@dientulvt.com!
