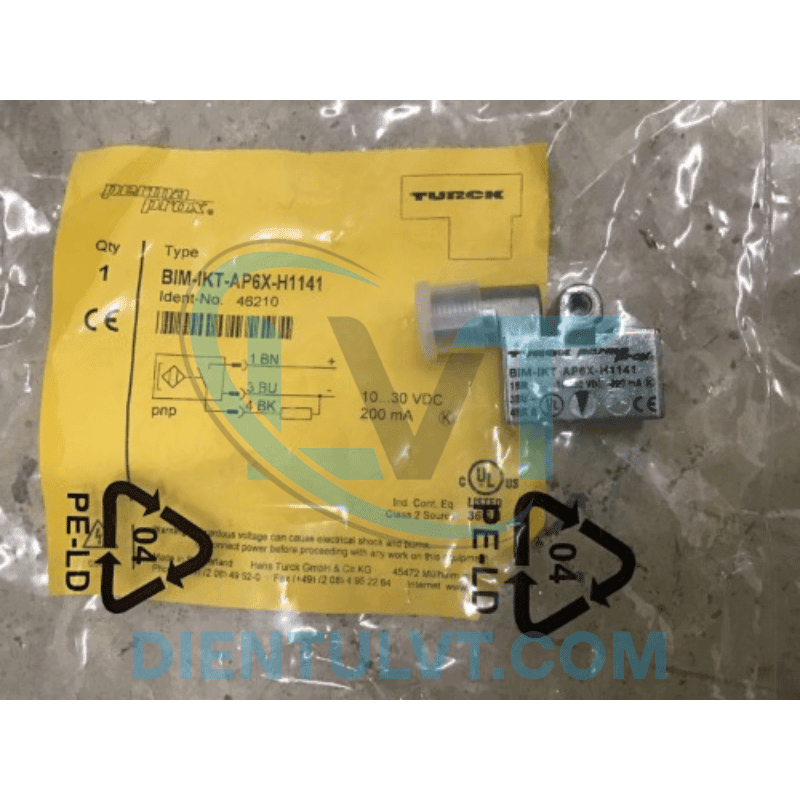

Cảm biến BIM-IKT-AP6X-H1141

Mô tả

1. Cảm Biến BIM-IKT-AP6X-H1141 – Giải Pháp Phát Hiện Từ Tính Từ Turck

Cảm biến BIM-IKT-AP6X-H1141 là một cảm biến từ tính (magnetic field sensor) thuộc dòng BIM của Turck, được thiết kế để phát hiện vị trí piston trong xi lanh khí nén hoặc các ứng dụng sử dụng từ trường. Với ngõ ra PNP thường mở (NO), nguồn cấp 10-30VDC, và kết nối M12, cảm biến này phù hợp cho các hệ thống tự động hóa công nghiệp như dây chuyền sản xuất, lắp ráp, hoặc xử lý vật liệu. Sản phẩm nổi bật với thiết kế nhỏ gọn, độ bền cao, và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

Cảm Biến BIM-IKT-AP6X-H1141 Là Gì?

BIM-IKT-AP6X-H1141 là cảm biến từ tính của Turck:

• BIM: Dòng cảm biến từ tính (Magnetic-Inductive Sensor) cho xi lanh khí nén.
• IKT: Cấu hình hình chữ nhật, chiều cao 28mm, lắp trên xi lanh tròn hoặc rãnh.
• AP6X: Ngõ ra PNP, 3 dây, thường mở (NO).
• H1141: Kết nối M12 x 1, 4 chân.

Cảm biến sử dụng công nghệ từ tính để phát hiện từ trường của vòng từ (magnet) trên piston xi lanh, kích hoạt tín hiệu PNP khi piston đi vào vùng cảm ứng, cung cấp thông tin vị trí chính xác cho PLC hoặc hệ thống điều khiển.

Thông Số Kỹ Thuật

• Model: BIM-IKT-AP6X-H1141 (Mã: 46210).
• Loại: Cảm biến từ tính cho xi lanh khí nén (magnetic field sensor).
• Nguồn cấp: 10-30VDC.
• Ngõ ra: PNP, thường mở (NO), dòng tối đa 200mA.
• Tần số chuyển mạch: ≤1000Hz.
• Thời gian đáp ứng: ≤1ms.
• Khoảng cách phát hiện: Tùy thuộc vào từ trường của vòng từ (thường 1-10mm).
• Kết nối: Đầu nối M12 x 1, 4 chân.
• Vật liệu:
  • Vỏ: Hợp kim kẽm đúc (GD-Zn).
  • Bề mặt cảm ứng: Nhựa PA12.
• Cấp bảo vệ: IP67 (chống bụi, chống nước).
• Nhiệt độ hoạt động: -25°C đến +70°C.
• Kích thước: 30 x 14.6 x 28mm (D x R x C).
• Trọng lượng: ~50-100g (tùy cấu hình).
• Tương thích: Xi lanh tròn, xi lanh rãnh (T-slot, dovetail slot).
• Tiêu chuẩn: CE, RoHS.

Ưu Điểm Nổi Bật

1. Độ Chính Xác và Phản Hồi Nhanh

Tần số chuyển mạch ≤1000Hz và thời gian đáp ứng ≤1ms đảm bảo phát hiện vị trí piston nhanh chóng, phù hợp cho các dây chuyền sản xuất tốc độ cao hoặc robot công nghiệp.

2. Thiết Kế Nhỏ Gọn, Bền Bỉ

• Kích thước 30 x 14.6 x 28mm và vỏ hợp kim kẽm đúc (IP67) cho phép cảm biến hoạt động ổn định trong môi trường bụi bẩn, ẩm ướt, hoặc rung động mạnh.
• Lắp đặt dễ dàng trên xi lanh tròn hoặc rãnh (T-slot, dovetail slot) mà không cần giá đỡ phức tạp.

3. Tích Hợp Linh Hoạt

Ngõ ra PNP và kết nối M12 tiêu chuẩn tương thích với hầu hết PLC, bộ điều khiển, hoặc hệ thống tự động hóa, cùng khả năng chịu từ trường mạnh, phù hợp cho các ứng dụng công nghiệp khắc nghiệt.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận xi lanh khí nén có vòng từ (magnet) và tương thích với cảm biến BIM-IKT-AP6X-H1141.
   • Kiểm tra nguồn 10-30VDC và PLC tương thích với ngõ ra PNP (≤200mA).

2. Lắp đặt:

   • Gắn cảm biến vào rãnh T-slot, dovetail slot, hoặc xi lanh tròn bằng dây đai cố định (kèm theo hoặc mua riêng).
   • Căn chỉnh cảm biến để đầu cảm ứng nằm trong vùng từ trường của vòng từ trên piston xi lanh.

3. Kết nối:

   • Đầu nối M12:
     • Chân 1 (nâu): +10-30VDC.
     • Chân 3 (xanh dương): GND.
     • Chân 4 (đen): Ngõ ra PNP.
   • Đảm bảo đấu nối chắc chắn, sử dụng cáp M12 tiêu chuẩn.

4. Vận hành:

   • Cấp nguồn 10-30VDC, kiểm tra đèn LED (nếu có) sáng khi piston đi vào vùng cảm ứng.
   • Tín hiệu PNP kích hoạt khi phát hiện từ trường, gửi đến PLC để giám sát vị trí piston.

5. Bảo trì:

   • Vệ sinh bề mặt cảm biến định kỳ để tránh bụi bẩn tích tụ.
   • Kiểm tra dây nối và đầu nối M12, đảm bảo không lỏng hoặc hỏng trong môi trường rung động.

Lưu ý:

• Chỉ sử dụng với xi lanh có vòng từ để đảm bảo tín hiệu.
• Không vượt quá dòng tải 200mA hoặc nguồn 30VDC để tránh hỏng cảm biến.
• Tránh lắp gần nguồn từ trường mạnh (động cơ, nam châm lớn) để giảm nhiễu tín hiệu.

Đối Tượng Phù Hợp

• Tự động hóa: Giám sát vị trí piston trong dây chuyền sản xuất, lắp ráp linh kiện điện tử, ô tô.
• Robot công nghiệp: Theo dõi chuyển động xi lanh trong cánh tay robot hoặc hệ thống kẹp.
• Xử lý vật liệu: Điều khiển băng tải, hệ thống phân loại tự động trong nhà xưởng.

Thông Tin Công Ty

Kết Luận

Cảm biến BIM-IKT-AP6X-H1141 từ Turck là thiết bị từ tính nhỏ gọn, bền bỉ với ngõ ra PNP, kết nối M12, và cấp bảo vệ IP67, đáp ứng tốt nhu cầu giám sát vị trí piston trong các hệ thống tự động hóa công nghiệp. Để đặt hàng hoặc nhận tư vấn kỹ thuật, hãy liên hệ qua Dientulvt.com, hotline 0981 517 737, hoặc email lienhe@dientulvt.com!
