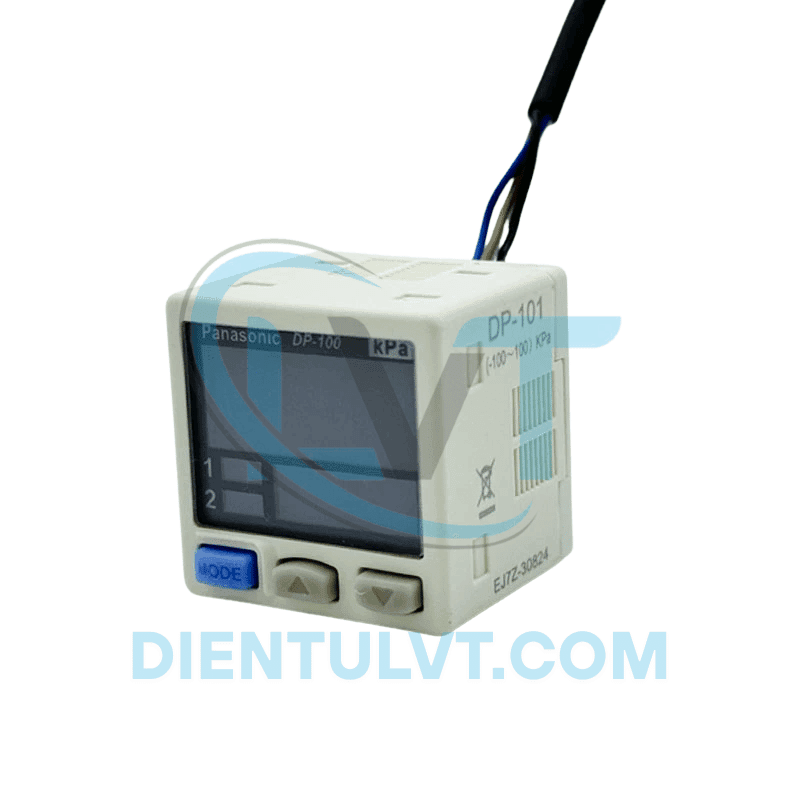

Cảm biến áp suất DP-101

Mô tả

1. Cảm Biến Áp Suất DP-101 – Giải Pháp Đo Áp Suất Từ Panasonic

Cảm biến áp suất DP-101 là một cảm biến áp suất kỹ thuật số (digital pressure sensor) thuộc dòng DP-100 của Panasonic, được thiết kế để đo áp suất khí không ăn mòn trong các ứng dụng công nghiệp. Với dải đo áp suất từ -100 đến +100 kPa, nguồn cấp 12-24VDC, và ngõ ra NPN, cảm biến này phù hợp cho các hệ thống tự động hóa như dây chuyền sản xuất, đóng gói, hoặc kiểm soát áp suất trong HVAC. Sản phẩm nổi bật với màn hình LCD kép, độ chính xác cao (±0.1% F.S.), và thiết kế nhỏ gọn, dễ tích hợp.

Cảm Biến Áp Suất DP-101 Là Gì?

DP-101 là cảm biến áp suất kỹ thuật số của Panasonic:

• DP-100: Dòng cảm biến áp suất với màn hình hiển thị kép, hỗ trợ đo áp suất dương và chân không.
• 101: Model cơ bản với dải đo áp suất -100 đến +100 kPa, ngõ ra NPN.

Cảm biến sử dụng công nghệ đo áp suất dựa trên cảm biến bán dẫn, cung cấp tín hiệu NPN để điều khiển hoặc giám sát áp suất qua PLC hoặc bộ điều khiển, với màn hình LCD kép hiển thị giá trị hiện tại và ngưỡng cài đặt đồng thời.

Thông Số Kỹ Thuật

• Model: DP-101 (UDP101).
• Loại: Cảm biến áp suất kỹ thuật số (áp suất dương/chân không).
• Dải đo áp suất: -100 đến +100 kPa.
• Dải cài đặt áp suất: -101 đến +101 kPa.
• Áp suất chịu đựng: 500 kPa.
• Nguồn cấp: 12-24VDC (±10%, ripple P-P ≤10%).
• Ngõ ra: NPN open collector, tối đa 100mA, 30VDC (thường mở/thường đóng, tùy chọn).
• Độ chính xác: ±0.1% F.S. (Full Scale), ±2 chữ số.
• Thời gian đáp ứng: 2.5ms (có thể chọn 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1000ms, 5000ms).
• Màn hình: LCD kép, 4 chữ số, hiển thị giá trị hiện tại và ngưỡng cài đặt.
• Kết nối áp suất: Ren cái M5 + ren đực R1/8 (PT 1/8).
• Lưu chất: Khí không ăn mòn (khí nén, nitơ).
• Vật liệu:
  • Vỏ: PBT gia cố sợi thủy tinh.
  • Cổng áp suất: Thép không gỉ SUS303, đồng thau mạ niken.
  • Màn hình: Acrylic.
• Cấp bảo vệ: IP40 (chống bụi, không chống nước).
• Nhiệt độ hoạt động: -10°C đến +50°C (lưu trữ: -10°C đến +60°C).
• Kích thước: 30 x 30 x 42.5mm (R x C x S).
• Trọng lượng: ~100g (bao gồm cáp 2m).
• Tiêu chuẩn: CE, RoHS.

Ưu Điểm Nổi Bật

1. Màn Hình LCD Kép Trực Quan

Hiển thị đồng thời giá trị áp suất hiện tại và ngưỡng cài đặt trên màn hình LCD 4 chữ số, giúp người vận hành dễ dàng theo dõi và điều chỉnh mà không cần chuyển đổi chế độ.

2. Độ Chính Xác và Phản Hồi Nhanh

Độ chính xác ±0.1% F.S. và thời gian đáp ứng 2.5ms (có thể tùy chỉnh), cùng chế độ chống rung (chatter prevention), đảm bảo đo lường và điều khiển áp suất ổn định trong các hệ thống tốc độ cao.

3. Thiết Kế Nhỏ Gọn, Dễ Tích Hợp

Kích thước 30 x 30 x 42.5mm và cổng kết nối M5 + R1/8 giúp cảm biến dễ dàng lắp đặt trong không gian hạn chế, với ngõ ra NPN tương thích PLC và bộ điều khiển công nghiệp.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận lưu chất là khí không ăn mòn (khí nén, nitơ) và áp suất trong dải -100 đến +100 kPa.
   • Kiểm tra nguồn 12-24VDC và PLC tương thích với ngõ ra NPN (≤100mA).

2. Lắp đặt:

   • Gắn cảm biến vào đường ống khí qua ren cái M5 hoặc ren đực R1/8, sử dụng băng tan hoặc gioăng để đảm bảo kín.
   • Đặt cảm biến ở vị trí dễ quan sát màn hình và tiếp cận cáp nối.

3. Kết nối:

   • Áp suất: Kết nối ống khí vào cổng M5 hoặc R1/8.
   • Điện: Đấu cáp (nâu: +V, đen: ngõ ra NPN, xanh: GND) vào nguồn 12-24VDC và PLC.
   • Đảm bảo đấu nối đúng sơ đồ trên tài liệu kỹ thuật.

4. Cài đặt:

   • Sử dụng nút bấm trên cảm biến để cài đặt ngưỡng áp suất, thời gian phản hồi, và chế độ đầu ra (NO/NC).
   • Kiểm tra giá trị áp suất trên màn hình LCD để xác nhận hoạt động đúng.

5. Vận hành:

   • Cấp nguồn 12-24VDC, cảm biến tự động đo và hiển thị áp suất.
   • Khi áp suất vượt ngưỡng cài đặt, ngõ ra NPN kích hoạt, gửi tín hiệu đến PLC.

Lưu ý:

• Không vượt quá áp suất 500 kPa để tránh hỏng cảm biến.
• Đảm bảo khí nén sạch, khô (sử dụng bộ lọc FRL nếu cần).
• Tránh lắp ở môi trường vượt 50°C, ẩm ướt, hoặc rung động mạnh (IP40 không chống nước).

Đối Tượng Phù Hợp

• Tự động hóa: Giám sát áp suất khí nén trong dây chuyền sản xuất, đóng gói, lắp ráp linh kiện điện tử.
• HVAC: Kiểm soát áp suất không khí trong hệ thống điều hòa, thông gió.
• Công nghiệp nhẹ: Ứng dụng trong máy móc thực phẩm, dược phẩm, hoặc xử lý vật liệu.

Thông Tin Công Ty

Kết Luận

Cảm biến áp suất DP-101 từ Panasonic là thiết bị đo áp suất kỹ thuật số nhỏ gọn, chính xác với dải đo -100 đến +100 kPa, ngõ ra NPN, và màn hình LCD kép, đáp ứng tốt nhu cầu giám sát áp suất trong các hệ thống tự động hóa và HVAC. Để đặt hàng hoặc nhận tư vấn kỹ thuật, hãy liên hệ qua Dientulvt.com, hotline 0981 517 737, hoặc email lienhe@dientulvt.com!
