Bộ mã hóa vòng quay DFS60B-S4CA02048

Mô tả

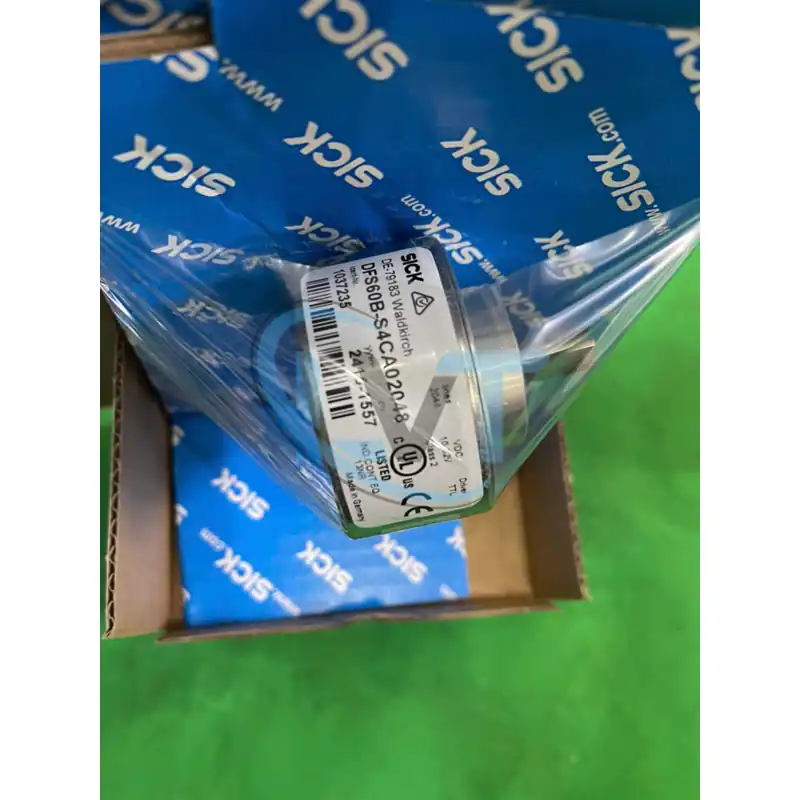

Bộ mã hóa vòng quay DFS60B-S4CA02048

Mô tả sản phẩm:

Bộ mã hóa vòng quay DFS60B-S4CA02048 là encoder incremental độ phân giải cao của SICK, dùng để đo và phản hồi tốc độ, vị trí quay trong các hệ thống truyền động và tự động hóa công nghiệp. Encoder có 2.048 xung trên mỗi vòng quay, cho phép đo lường vị trí với độ chính xác cao, phù hợp các ứng dụng cần điều khiển tốc độ và đồng bộ trục máy.[1][2]

Thiết bị sử dụng giao diện tín hiệu TTL/RS-422 với điện áp cấp từ 10 V đến 32 V DC, tần số ngõ ra tối đa đến 600 kHz, dòng tải cho phép khoảng 30 mA, công suất tiêu thụ khoảng 0,5 W (không tải), giúp hoạt động ổn định và tương thích tốt với nhiều bộ điều khiển PLC/drive. Bộ mã hóa có thời gian khởi tạo khoảng 40 ms sau khi cấp nguồn, cho phép đưa hệ thống nhanh chóng vào trạng thái làm việc.[3][4][1]

Về cấu tạo cơ khí, DFS60B-S4CA02048 là loại trục đặc (solid shaft) đường kính trục 10 mm, lắp bích face-mount, thân encoder đường kính 60 mm, sử dụng kết nối dạng giắc cắm tròn M23, 12 chân, hướng cáp ra radial (hướng ngang), thuận tiện cho đi dây trong tủ điện và trên thân máy. Trục được làm từ thép không gỉ, mặt bích và vỏ bằng nhôm đúc, cho độ bền cơ học cao, trọng lượng khoảng 0,3 kg, phù hợp môi trường làm việc công nghiệp.[5][6][7][8][1]

Thiết bị đạt cấp bảo vệ IP67 ở phía housing và IP65 ở phía trục, chịu được độ rung đến 30 g (10–2.000 Hz) và sốc đến 70 g, dải nhiệt độ vận hành rộng từ –40 °C đến +100 °C, giúp encoder hoạt động tin cậy trong điều kiện môi trường khắc nghiệt như nhà máy thép, dây chuyền đóng gói, băng tải công nghiệp. Nhờ độ bền cao, tín hiệu ổn định và khả năng chống nhiễu tốt, DFS60B-S4CA02048 rất thích hợp cho các ứng dụng: điều khiển tốc độ và vị trí động cơ, phản hồi trục máy in, máy cắt, băng tải, thang nâng, hệ thống định vị trục trong máy CNC, dây chuyền tự động hóa và robot công nghiệp.[9][1]
