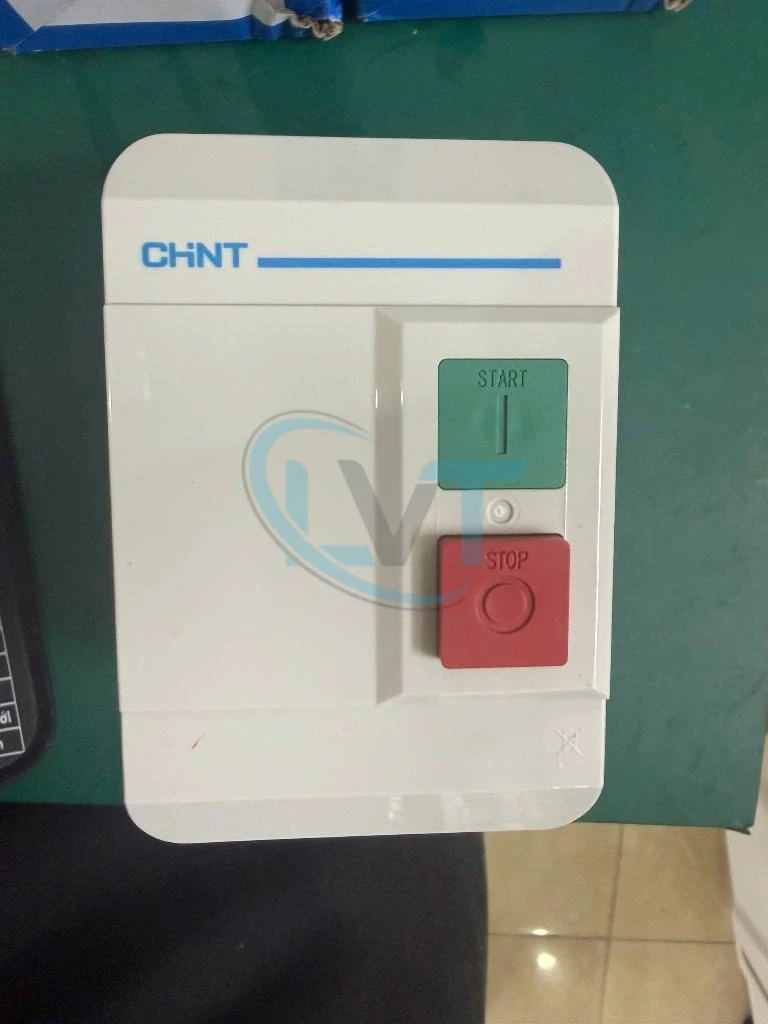

Bộ khởi động động cơ trực tiếp CHINT NQ3-5.5P 220V 9-13A

Mô tả

CHINT NQ3-5.5P 220V 9-13A là bộ khởi động động cơ trực tiếp DOL (Direct-On-Line Electromagnetic Starter) thuộc NQ3 Series, không phải bộ khởi động mềm. Phiên bản này sử dụng điện áp điều khiển 220V AC, dải chỉnh rơ le nhiệt 9–13A và có nút nhấn điều khiển trên vỏ. Thiết bị kết hợp contactor và thermal overload relay để thực hiện đóng/cắt trực tiếp động cơ, đồng thời hỗ trợ bảo vệ khi quá tải hoặc mất pha. Theo tài liệu CHINT, với nguồn động lực 220V, cấu hình NQ3-5.5P 9–13A được sử dụng cho động cơ đến 5.5kW. NQ3 phù hợp cho bơm, quạt, băng tải và nhiều máy công nghiệp sử dụng động cơ không đồng bộ cần phương án khởi động trực tiếp đơn giản.

Tổng quan về sản phẩm

NQ3-5.5P thuộc dòng NQ3 Series DOL Electromagnetic Starter của CHINT. Ký tự P trong mã sản phẩm thể hiện phiên bản có nút nhấn điều khiển. Thiết bị được thiết kế để khởi động và dừng trực tiếp động cơ, đồng thời bảo vệ động cơ khỏi tình trạng quá tải và mất pha thông qua rơ le nhiệt tích hợp.

Cần phân biệt NQ3-5.5P với soft starter. NQ3 đóng contactor để đưa điện áp nguồn trực tiếp vào động cơ khi khởi động; thiết bị không thực hiện ramp điện áp để hạn chế dòng khởi động theo nguyên lý của bộ khởi động mềm.

Phiên bản 220V 9-13A sử dụng nguồn điều khiển 220V AC và rơ le nhiệt có dải chỉnh 9–13A. Khi lựa chọn cần căn cứ dòng định mức thực tế trên nameplate động cơ để cài đặt overload relay phù hợp.

Thông số kỹ thuật

Thông số trên được đối chiếu từ tài liệu NQ3 Series của CHINT. Đặc biệt, 220V trong tên cấu hình này là điện áp điều khiển của starter; khi lựa chọn cho động cơ cần kiểm tra riêng điện áp mạch động lực và thông số nameplate motor.

Đặc điểm nổi bật và lợi ích

• Khởi động trực tiếp DOL: cấu trúc điều khiển đơn giản, phù hợp các động cơ và hệ thống điện cho phép khởi động trực tiếp.
• Dải bảo vệ 9–13A: rơ le nhiệt NR2-25 cho phép chỉnh dòng bảo vệ phù hợp với dòng định mức của động cơ nằm trong phạm vi này.
• Tích hợp contactor và thermal overload relay: giảm số lượng thiết bị rời cần bố trí so với việc tự ghép một bộ khởi động từ riêng biệt.
• Bảo vệ quá tải và mất pha: giúp ngắt động cơ khi rơ le nhiệt phát hiện điều kiện bất thường thuộc phạm vi bảo vệ của thiết bị.
• Phiên bản P có nút nhấn: thuận tiện thực hiện thao tác Start/Stop trực tiếp tại bộ khởi động.
• Vỏ IP55: bảo vệ thiết bị trước bụi và tia nước theo cấp bảo vệ được CHINT công bố khi lắp đặt đúng yêu cầu.
• Tiêu chuẩn IEC/EN 60947-4-1: thuộc nhóm thiết bị đóng cắt và điều khiển động cơ theo tiêu chuẩn được nhà sản xuất công bố.

Nguyên lý hoạt động

Khi nhấn nút khởi động, cuộn hút contactor được cấp nguồn điều khiển 220V AC. Contactor đóng các tiếp điểm chính, đưa nguồn động lực trực tiếp đến động cơ. Vì đây là phương pháp DOL, motor nhận điện áp nguồn trực tiếp thay vì được tăng điện áp dần như soft starter.

Trong quá trình vận hành, dòng động cơ đi qua thermal overload relay. Nếu tình trạng quá tải kéo dài vượt đặc tính tác động hoặc xảy ra điều kiện mất pha thuộc khả năng bảo vệ của relay, mạch điều khiển contactor được ngắt và động cơ dừng.

Ứng dụng

CHINT NQ3-5.5P 220V 9-13A phù hợp với các hệ thống cho phép sử dụng phương pháp khởi động trực tiếp như:

• Máy bơm nước.
• Quạt công nghiệp.
• Máy nén khí phù hợp với phương pháp DOL.
• Băng tải.
• Máy công cụ.
• Máy móc sản xuất sử dụng động cơ không đồng bộ.
• Thiết bị nông nghiệp.
• Hệ thống automation cần bộ khởi động motor độc lập.
• Các ứng dụng cần Start/Stop và bảo vệ quá tải motor trong một cụm thiết bị.

Khi nào nên lựa chọn NQ3-5.5P 220V 9-13A?

Model này phù hợp khi cần bộ khởi động trực tiếp CHINT NQ3, nguồn điều khiển 220V AC và động cơ có dòng định mức nằm trong phạm vi cho phép của rơ le nhiệt 9–13A. Với hệ thống 220V phù hợp, CHINT công bố cấu hình này cho công suất motor đến 5.5kW.

Dải 9–13A không có nghĩa luôn đặt relay ở 13A. Giá trị cài đặt phải được lựa chọn dựa trên dòng định mức và yêu cầu bảo vệ của động cơ thực tế.

Nếu ứng dụng cần giảm dòng khởi động, giảm sụt áp nguồn hoặc tăng/giảm tốc êm, NQ3 không thực hiện các chức năng đó. Khi đó cần đánh giá soft starter hoặc biến tần theo yêu cầu của hệ thống.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Không nhầm NQ3-5.5P với bộ khởi động mềm; đây là DOL electromagnetic starter.
• Xác nhận nguồn điều khiển yêu cầu đúng 220V AC.
• Kiểm tra dòng định mức trên nameplate motor có phù hợp dải chỉnh 9–13A hay không.
• Kiểm tra điện áp mạch động lực và công suất motor, không lựa chọn chỉ dựa trên điện áp điều khiển 220V.
• Cài đặt thermal overload relay theo thông số motor và yêu cầu kỹ thuật của hệ thống.
• Cần đánh giá khả năng chịu dòng khởi động của nguồn, dây dẫn và thiết bị bảo vệ phía trước khi sử dụng DOL.
• Nếu thay thế starter cũ, nên đối chiếu đầy đủ model, điện áp coil, dải relay nhiệt và sơ đồ đấu nối trước khi lắp đặt.

Câu hỏi thường gặp

NQ3-5.5P có phải khởi động mềm không?
Không. NQ3-5.5P là DOL electromagnetic starter, đóng điện trực tiếp cho động cơ. Thiết bị không điều khiển ramp điện áp như soft starter.

NQ3-5.5P 220V 9-13A dùng cho motor bao nhiêu kW?
Theo bảng cấu hình NQ3 của CHINT, phiên bản 220V với dải 9–13A tương ứng công suất điều khiển motor đến 5.5kW. Khi sử dụng thực tế vẫn phải kiểm tra dòng định mức trên nameplate động cơ.

Dải 9–13A có ý nghĩa gì?
Đây là phạm vi cài đặt của thermal overload relay. Relay có thể được điều chỉnh trong phạm vi này để phù hợp với dòng định mức của motor.

NQ3-5.5P bảo vệ động cơ khỏi những lỗi nào?
Theo CHINT, NQ3 tích hợp thermal overload relay để bảo vệ động cơ trước quá tải và mất pha.

Khi nào không nên dùng NQ3-5.5P?
Nếu hệ thống yêu cầu hạn chế dòng khởi động bằng ramp điện áp, khởi động/dừng êm hoặc điều chỉnh tốc độ motor, cần xem xét soft starter hoặc biến tần thay vì bộ khởi động DOL NQ3.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm CHINT NQ3-5.5P 220V 9-13A hoặc lựa chọn bộ khởi động motor thay thế, khách hàng có thể gửi model, ảnh tem động cơ, điện áp nguồn, công suất và dòng định mức motor cho Điện Tử LVT để đối chiếu cấu hình phù hợp.
