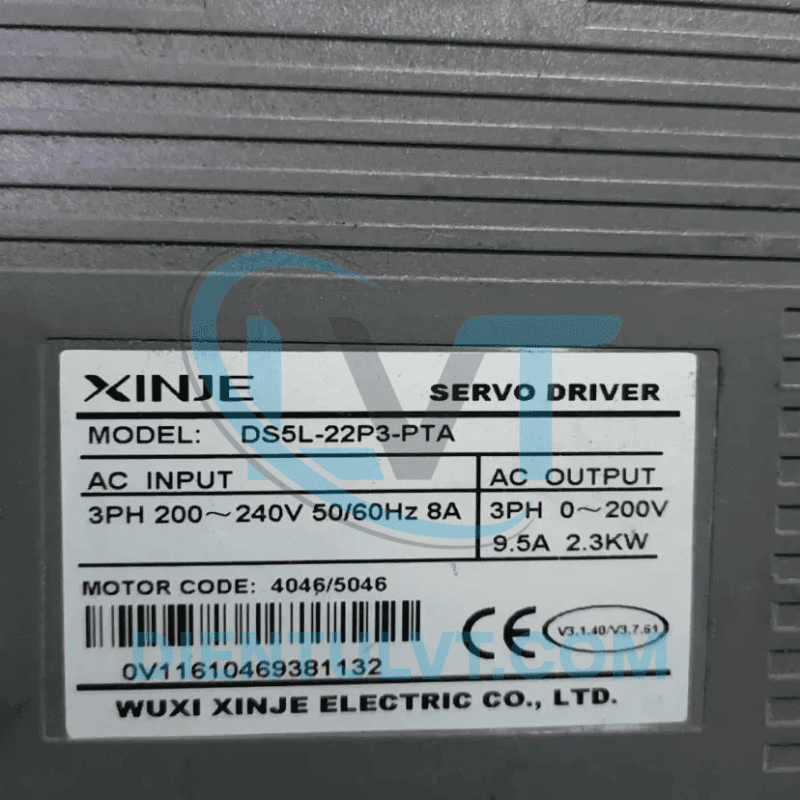

Bộ điều khiển DS5L-22P3-PTA

Mô tả

1. Bộ Điều Khiển DS5L-22P3-PTA – Giải Pháp Servo Hiệu Quả Từ Xinje

Bộ điều khiển DS5L-22P3-PTA là một servo driver thuộc dòng DS5L của Xinje, được thiết kế để điều khiển động cơ servo với công suất 2.3kW, điện áp 220VAC, và dòng định mức 9.5A. Với hỗ trợ điều khiển xung (pulse control) và truyền thông EtherCAT, bộ điều khiển này phù hợp cho các ứng dụng tự động hóa đòi hỏi độ chính xác cao như dệt sợi, bao bì, thực phẩm, in ấn, và chiết rót. Sản phẩm nổi bật với độ ổn định, cài đặt dễ dàng qua bàn phím số, và tích hợp ba chế độ điều khiển: vị trí, tốc độ, và mô-men.

Bộ Điều Khiển DS5L-22P3-PTA Là Gì?

DS5L-22P3-PTA là servo driver của Xinje:

• DS5L: Dòng servo tiêu chuẩn, hỗ trợ điều khiển đơn trục hoặc đa trục qua xung và EtherCAT.
• 22P3: Công suất 2.3kW (2300W).
• PTA: Cấu hình điều khiển xung (pulse train) với các tính năng cải tiến.

Bộ điều khiển này kết nối với động cơ servo Xinje (encoder 17-bit) để điều khiển chuyển động chính xác, tích hợp bộ lọc tự động loại bỏ cộng hưởng cơ học, và hỗ trợ các cổng I/O (4DI/4DO) để giao tiếp với PLC hoặc thiết bị điều khiển.

Thông Số Kỹ Thuật

• Model: DS5L-22P3-PTA.
• Loại: Servo driver AC, điều khiển xung (pulse control).
• Công suất định mức: 2.3kW (2300W).
• Điện áp đầu vào: 220VAC ±10%, 1 pha, 50/60Hz.
• Dòng định mức: 9.5A.
• Điều khiển xung:
  • Đầu vào xung dạng open collector, tốc độ tối đa 200kHz.
  • Hỗ trợ chế độ vị trí, tốc độ, mô-men.
• Truyền thông: EtherCAT (độ trễ thấp, tối ưu cho đa trục).
• Ngõ vào/ra: 4 đầu vào số (4DI), 4 đầu ra số (4DO).
• Encoder: Hỗ trợ encoder 17-bit (tăng độ chính xác vị trí).
• Bộ lọc: Tự động loại bỏ cộng hưởng cơ học, đảm bảo chuyển động mượt mà.
• Bàn phím số: Cài đặt trực tiếp, kiểm tra chức năng servo nhanh chóng.
• Vật liệu:
  • Vỏ: Nhựa kỹ thuật chịu nhiệt, hợp kim nhôm tản nhiệt.
• Cấp bảo vệ: IP20 (không chống nước, dùng trong môi trường khô ráo).
• Nhiệt độ hoạt động: 0°C đến +50°C.
• Kích thước: ~200 x 80 x 150mm (D x R x C, ước lượng).
• Trọng lượng: ~1.5-2kg.
• Tiêu chuẩn: CE, RoHS.
• Ứng dụng: Dệt sợi, giấy, bao bì, thực phẩm, in ấn, chiết rót, máy CNC.

Ưu Điểm Nổi Bật

1. Hiệu Suất Cao và Chính Xác

• Điều khiển đa chế độ: Hỗ trợ vị trí, tốc độ, và mô-men, đáp ứng linh hoạt các yêu cầu chuyển động trong tự động hóa.
• Encoder 17-bit: Độ phân giải cao, đảm bảo định vị chính xác trên dây chuyền tốc độ cao.
• EtherCAT: Truyền thông độ trễ thấp, tối ưu cho điều khiển đa trục, tăng hiệu suất hệ thống PLC.

2. Độ Bền và Ổn Định

• Bộ lọc cộng hưởng: Tự động loại bỏ rung động cơ học, đảm bảo chuyển động mượt mà và kéo dài tuổi thọ động cơ.
• Tản nhiệt hiệu quả: Vỏ hợp kim nhôm và thiết kế thông gió, duy trì nhiệt độ ổn định dưới 50°C.
• Chống nhiễu: Hỗ trợ open collector, giảm nhiễu tín hiệu trong môi trường công nghiệp.

3. Dễ Sử Dụng và Tích Hợp

• Bàn phím số tích hợp: Cài đặt trực tiếp, dễ dàng kiểm tra chức năng servo mà không cần phần mềm phức tạp.
• Cổng I/O linh hoạt: 4DI/4DO cho phép kết nối với PLC, cảm biến, hoặc thiết bị ngoại vi.
• Giá thành cạnh tranh: Cung cấp hiệu suất cao với chi phí hợp lý, lý tưởng cho các ngành công nghiệp nhẹ như bao bì, dệt sợi.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận động cơ servo Xinje (17-bit encoder) và nguồn 220VAC ±10% tương thích.
   • Kiểm tra PLC hoặc bộ điều khiển xung (open collector, ≤200kHz) phù hợp với DS5L-22P3-PTA.

2. Lắp đặt:

   • Gắn servo driver vào tủ điện hoặc giá đỡ qua các lỗ bắt vít (Ø5mm), đảm bảo thông thoáng để tản nhiệt.
   • Kết nối:
     • Nguồn: Đấu dây 220VAC (L, N, GND) vào terminal nguồn.
     • Động cơ: Nối cáp nguồn (U, V, W) và encoder vào cổng CN2.
     • Tín hiệu xung: Nối tín hiệu từ PLC vào cổng CN1 (open collector, 4DI/4DO).
     • EtherCAT: Kết nối cáp mạng (RJ45) nếu dùng truyền thông đa trục.
   • Sử dụng dây tiết diện ≥1.5mm² cho nguồn và động cơ, siết chặt terminal.

3. Cấu hình:

   • Bật nguồn, sử dụng bàn phím số để cài đặt:
     • Chế độ điều khiển: Chọn vị trí, tốc độ, hoặc mô-men (thông số Pr0.01).
     • Tần số xung: Cấu hình tần số đầu vào (≤200kHz, Pr4.00).
     • Bộ lọc: Bật tự động lọc cộng hưởng (Pr2.00).
   • Kiểm tra encoder phản hồi đúng qua đèn LED hoặc phần mềm Xinje Servo (nếu dùng EtherCAT).

4. Vận hành:

   • Kích hoạt tín hiệu xung từ PLC, kiểm tra động cơ servo chuyển động đúng lệnh (vị trí, tốc độ).
   • Theo dõi nhiệt độ driver (<50°C) và tín hiệu I/O, đảm bảo không có lỗi nhiễu hoặc quá tải.
   • Kiểm tra sản phẩm trên dây chuyền, điều chỉnh thông số nếu cần để tối ưu hiệu suất.

5. Bảo trì:

   • Vệ sinh driver định kỳ (3-6 tháng) để loại bỏ bụi bẩn, đảm bảo tản nhiệt tốt.
   • Kiểm tra cáp và terminal, siết lại nếu lỏng, thay thế nếu hỏng lớp cách điện.
   • Thay driver nếu phát hiện lỗi truyền thông, quá nhiệt, hoặc không điều khiển được sau thời gian dài sử dụng.

Lưu ý khi sử dụng:

• Không vượt quá điện áp 220VAC ±10% hoặc dòng 9.5A để tránh hỏng driver.
• Đảm bảo tản nhiệt tốt, sử dụng quạt nếu môi trường >40°C.
• Sử dụng cáp chính hãng và đấu nối đúng cổng (CN1, CN2) để tránh lỗi tín hiệu.
• Tránh môi trường ẩm ướt hoặc ngập nước (IP20 không chống nước).

Đối Tượng Phù Hợp

• Dệt sợi và bao bì: Điều khiển chuyển động chính xác trong máy dệt, máy đóng gói, hoặc chiết rót.
• Thực phẩm và in ấn: Hỗ trợ dây chuyền sản xuất thực phẩm, máy in, hoặc máy cắt.
• Tự động hóa công nghiệp: Ứng dụng trong máy CNC, robot, hoặc hệ thống phân loại cần điều khiển đơn/multiaxis.
