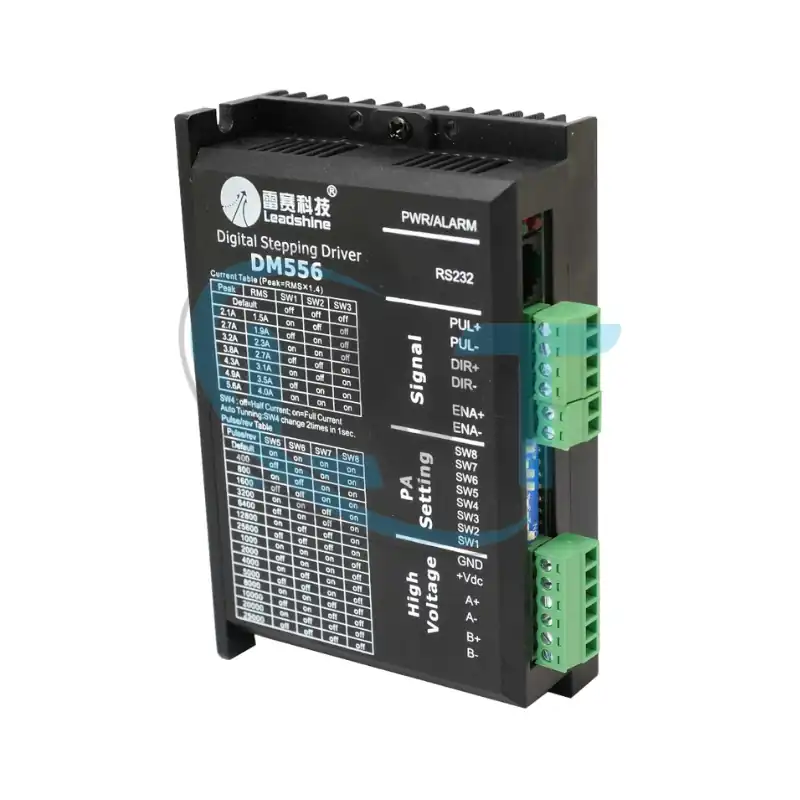

Bộ điều khiển DM556

Bộ điều khiển DM556

Liên hệ

DM556 là driver động cơ bước kỹ thuật số sử dụng thuật toán điều khiển dựa trên DSP (Digital Signal Processing), cho phép điều chỉnh vi bước (microstepping) linh hoạt và tối ưu hóa hiệu suất động cơ. Thiết bị này hỗ trợ điện áp đầu vào từ 20-50VDC, dòng điện đầu ra lên đến 5.6A, và tương thích với các động cơ bước NEMA 17, 23, 24 (frame size 42mm, 57mm, 86mm). DM556 nổi bật với khả năng giảm tiếng ồn, nhiệt độ thấp, và chuyển động mượt mà, là phiên bản nâng cấp từ các driver cũ như DM542.

Hotline Mr Duy - 0358776940Hotline Mr Thanh - 0346761536Zalo Mr DuyZalo Mr Thanh
Danh mục: ,

Mô tả

  1. Bộ Điều Khiển DM556 – Giải Pháp Điều Khiển Động Cơ Bước Từ Leadshine

Bộ điều khiển DM556 là một driver điều khiển động cơ bước (stepper motor driver) kỹ thuật số thuộc dòng sản phẩm của Leadshine (Trung Quốc), được thiết kế để kiểm soát chính xác vị trí, tốc độ, và mô-men xoắn của động cơ bước 2 pha hoặc 4 pha. Với công nghệ DSP tiên tiến, DM556 mang lại hiệu suất cao, độ rung thấp, và khả năng chống nhiễu vượt trội, phù hợp cho các ứng dụng tự động hóa như máy CNC, máy khắc laser, máy in 3D, hoặc dây chuyền sản xuất.

Bộ Điều Khiển DM556 Là Gì?

DM556 là driver động cơ bước kỹ thuật số sử dụng thuật toán điều khiển dựa trên DSP (Digital Signal Processing), cho phép điều chỉnh vi bước (microstepping) linh hoạt và tối ưu hóa hiệu suất động cơ. Thiết bị này hỗ trợ điện áp đầu vào từ 20-50VDC, dòng điện đầu ra lên đến 5.6A, và tương thích với các động cơ bước NEMA 17, 23, 24 (frame size 42mm, 57mm, 86mm). DM556 nổi bật với khả năng giảm tiếng ồn, nhiệt độ thấp, và chuyển động mượt mà, là phiên bản nâng cấp từ các driver cũ như DM542.

Thông Số Kỹ Thuật

  • Model: DM556.
  • Điện áp đầu vào: 20-50VDC.
  • Dòng điện đầu ra: 0.5-5.6A (có thể điều chỉnh qua công tắc DIP).
  • Vi bước (Microstep): 200-25,600 bước/vòng (8 mức qua công tắc DIP).
  • Tín hiệu điều khiển: PUL/DIR (xung/hướng) hoặc CW/CCW (xung kép).
  • Tần số xung tối đa: 200kHz.
  • Động cơ tương thích: Động cơ bước 2 pha/4 pha (NEMA 17, 23, 24).
  • Bảo vệ: Quá áp, quá dòng, ngắn mạch.
  • Kích thước: ~118 x 75.5 x 34mm.
  • Nhiệt độ hoạt động: 0°C đến +50°C.

Ưu Điểm Nổi Bật

1. Hiệu Suất Cao và Chuyển Động Mượt

Công nghệ DSP và vi bước linh hoạt giúp động cơ chạy êm, giảm rung và tiếng ồn đáng kể, đặc biệt ở tốc độ thấp, mang lại độ chính xác cao trong các ứng dụng cần định vị tinh tế.

2. Tùy Chỉnh Linh Hoạt

Hỗ trợ 8 mức dòng điện (0.5-5.6A) và 8 mức vi bước (lên đến 25,600 bước/vòng) qua công tắc DIP, dễ dàng điều chỉnh để phù hợp với nhiều loại động cơ và yêu cầu ứng dụng khác nhau.

3. Độ Bền và An Toàn

Tích hợp bảo vệ quá áp, quá dòng, và ngắn mạch, cùng chức năng giảm dòng tự động khi không hoạt động (idle current reduction), giúp tăng tuổi thọ động cơ và driver.

Hướng Dẫn Sử Dụng

  1. Lắp đặt:
    • Gắn DM556 vào tủ điện hoặc bề mặt phẳng, đảm bảo thông thoáng để tản nhiệt.
    • Kết nối với nguồn 20-50VDC (khuyến nghị 36V hoặc 48V cho hiệu suất tối ưu).
  2. Kết nối:
    • Động cơ: Đấu dây A+, A-, B+, B- theo sơ đồ của động cơ bước (2 pha, 4 dây).
    • Tín hiệu điều khiển:
      • PUL+ / PUL-: Xung điều khiển (Pulse).
      • DIR+ / DIR-: Hướng quay (Direction).
      • ENA+ / ENA-: Kích hoạt (Enable, tùy chọn).
    • Sử dụng nguồn 5VDC hoặc 24VDC cho tín hiệu (nếu dùng 24V, thêm điện trở hạn dòng ~2kΩ).
  3. Cấu hình:
    • Điều chỉnh dòng điện và vi bước qua công tắc DIP (xem bảng cấu hình trong tài liệu kỹ thuật của Leadshine).
    • Kiểm tra tín hiệu bằng bộ phát xung hoặc PLC (như Mach3, NC Studio).
  4. Kiểm tra:
    • Cấp nguồn, chạy thử động cơ ở tốc độ thấp, quan sát hoạt động có mượt mà không.
    • Tăng tốc độ dần để xác nhận không mất bước.

Lưu ý:

  • Không vượt quá 50VDC để tránh hỏng driver.
  • Đảm bảo đấu dây đúng cực tính động cơ và tín hiệu để tránh lỗi vận hành.
  • Tránh đặt gần nguồn nhiệt hoặc môi trường ẩm ướt.

Tại Sao Nên Mua Từ Chúng Tôi?

  • Chính hãng: Sản phẩm Leadshine nguyên đai nguyên kiện, đầy đủ CO/CQ nếu yêu cầu.
  • Giá tốt: Cạnh tranh, minh bạch (~1.200.000-1.500.000 VNĐ tùy nhà cung cấp).
  • Hỗ trợ: Tư vấn kỹ thuật, giao hàng nhanh.

Đối Tượng Phù Hợp

  • Nhà máy sản xuất, dây chuyền tự động hóa, hoặc các dự án CNC cần điều khiển động cơ bước chính xác.
  • Người dùng DIY hoặc kỹ sư chế tạo máy móc nhỏ như máy khắc, máy in 3D.

Meta Description

Bộ điều khiển DM556 Leadshine – 20-50VDC, 5.6A, vi bước 25,600, êm ái, bền bỉ cho CNC, máy khắc công nghiệp. Mua ngay để tối ưu hệ thống của bạn!

Kết Luận

DM556 là bộ điều khiển động cơ bước chất lượng cao từ Leadshine, mang lại hiệu suất vượt trội, độ bền tốt, và khả năng tùy chỉnh linh hoạt cho các ứng dụng tự động hóa. Với thiết kế thông minh và giá thành hợp lý, đây là lựa chọn lý tưởng để nâng cao hiệu quả vận hành hệ thống của bạn. Đặt hàng ngay để trải nghiệm sản phẩm chính hãng!
