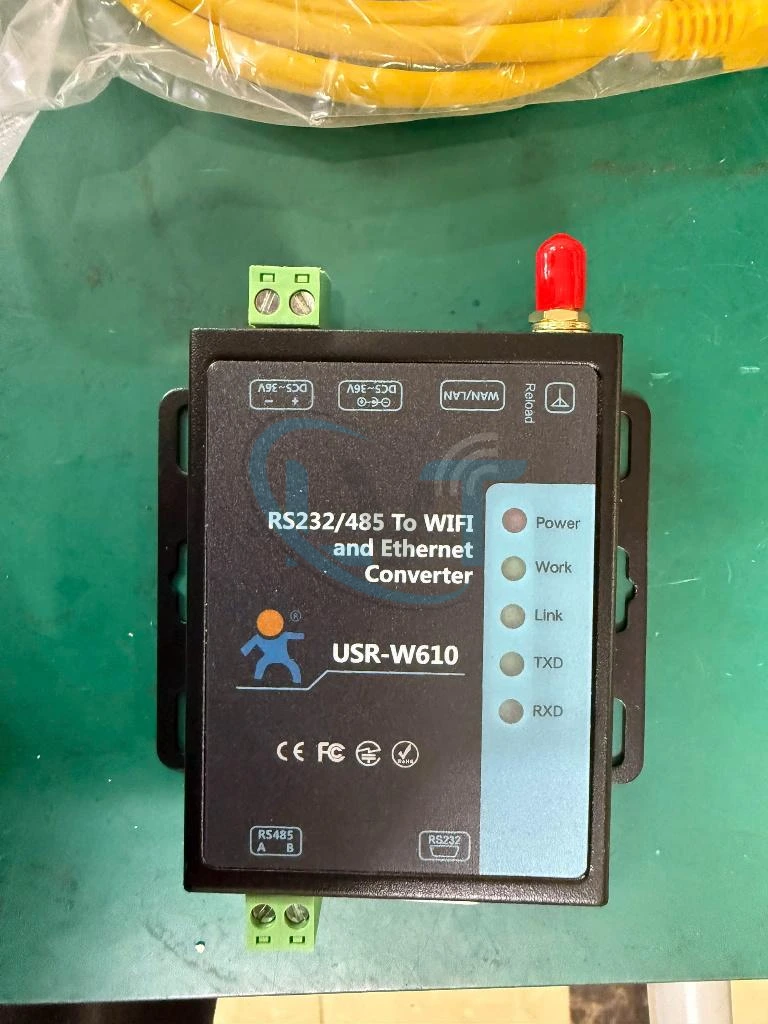

Bộ chuyển đổi tín hiệu USR-W610 – RS232/RS485 sang WiFi Ethernet

Mô tả

USR-W610 là bộ chuyển đổi tín hiệu Serial Device Server của USR IOT, được thiết kế để kết nối các thiết bị sử dụng giao tiếp RS232 hoặc RS485 với mạng WiFi hoặc Ethernet. Thiết bị hỗ trợ truyền dữ liệu serial qua TCP/IP, phù hợp cho PLC, HMI, đồng hồ đo, thiết bị giám sát và các hệ thống tự động hóa cần truyền dữ liệu từ xa. USR-W610 tích hợp cả WiFi 2.4 GHz và cổng Ethernet, đồng thời hỗ trợ nhiều chế độ làm việc mạng, giúp tận dụng thiết bị serial hiện có mà không cần thay đổi toàn bộ hệ thống điều khiển.

Tổng quan về sản phẩm

USR-W610 thuộc nhóm Serial to WiFi/Ethernet Converter, có nhiệm vụ chuyển dữ liệu giữa giao tiếp serial và mạng TCP/IP. Thiết bị tích hợp giao tiếp RS232/RS485, WiFi và Ethernet trong cùng một bộ chuyển đổi.

Trong ứng dụng thực tế, USR-W610 có thể được đặt giữa PLC hoặc thiết bị serial và hệ thống mạng. Dữ liệu nhận từ RS232/RS485 được đóng gói để truyền qua WiFi hoặc Ethernet; dữ liệu nhận từ mạng được chuyển ngược về giao tiếp serial.

Thiết kế này đặc biệt hữu ích khi cần đưa các thiết bị công nghiệp đời cũ chỉ có RS232/RS485 vào hệ thống giám sát hoặc thu thập dữ liệu qua mạng.

Thông số kỹ thuật

Các phiên bản phần cứng hoặc firmware của USR-W610 có thể có khác biệt về chức năng và cách cấu hình. Khi triển khai trên hệ thống thực tế nên đối chiếu manual tương ứng với phiên bản thiết bị đang sử dụng.

Đặc điểm nổi bật và lợi ích

• Hỗ trợ RS232 và RS485: thuận tiện kết nối nhiều loại PLC, đồng hồ, controller và thiết bị công nghiệp.
• Tích hợp WiFi và Ethernet: có thể lựa chọn kết nối mạng có dây hoặc không dây tùy điều kiện triển khai.
• WiFi 2.4 GHz: hỗ trợ chuẩn IEEE 802.11 b/g/n và các chế độ AP, STA hoặc AP+STA.
• Nhiều chế độ TCP/IP: hỗ trợ TCP Client, TCP Server, UDP Client và UDP Server cho nhiều kiến trúc truyền dữ liệu.
• Baud rate tới 230.4 kbps: đáp ứng nhiều thiết bị serial công nghiệp phổ biến.
• Dải nguồn rộng 5–36 VDC: thuận tiện tích hợp trong nhiều hệ thống nguồn điều khiển.
• Cấu hình qua mạng: hỗ trợ thiết lập các tham số mạng và serial mà không cần thay đổi chương trình của thiết bị đầu cuối trong nhiều ứng dụng.
• Tận dụng thiết bị serial hiện có: giảm nhu cầu thay PLC, đồng hồ hoặc controller chỉ vì hệ thống cần truyền dữ liệu qua Ethernet/WiFi.

Nguyên lý hoạt động

USR-W610 hoạt động như một cầu nối giữa Serial và TCP/IP. Ở phía thiết bị công nghiệp, dữ liệu được nhận thông qua RS232 hoặc RS485. Bộ chuyển đổi xử lý dữ liệu và truyền qua WiFi hoặc Ethernet tới máy tính, server, gateway hoặc hệ thống giám sát.

Ở chiều ngược lại, dữ liệu từ mạng TCP/IP được USR-W610 nhận và chuyển thành dữ liệu serial để gửi tới thiết bị kết nối.

Ví dụ, một PLC có cổng RS485 có thể kết nối với USR-W610. Bộ chuyển đổi sau đó đưa dữ liệu PLC lên mạng WiFi hoặc Ethernet để phần mềm trên máy tính giao tiếp với PLC mà không cần kết nối serial trực tiếp giữa hai thiết bị.

Ứng dụng

USR-W610 phù hợp với các ứng dụng như:

• kết nối PLC RS232/RS485 với mạng Ethernet;
• kết nối PLC qua WiFi;
• truyền dữ liệu Modbus RTU qua hạ tầng TCP/IP khi hệ thống được cấu hình phù hợp;
• kết nối đồng hồ điện và thiết bị đo;
• thu thập dữ liệu sản xuất;
• giám sát máy móc từ xa;
• kết nối HMI và controller;
• hệ thống SCADA;
• hệ thống IoT công nghiệp;
• giám sát năng lượng;
• kết nối thiết bị serial với máy tính hoặc server;
• nâng cấp hệ thống RS232/RS485 hiện có sang truyền thông mạng.

Khi nào nên lựa chọn USR-W610?

USR-W610 phù hợp khi hệ thống đang có thiết bị sử dụng RS232 hoặc RS485 nhưng cần truyền dữ liệu qua WiFi hoặc Ethernet mà không muốn thay đổi thiết bị đầu cuối.

Trước khi lựa chọn cần kiểm tra:

• thiết bị sử dụng RS232 hay RS485;
• baud rate và cấu hình serial;
• giao thức dữ liệu đang sử dụng;
• yêu cầu Ethernet hay WiFi;
• chế độ TCP Client, TCP Server hoặc UDP;
• địa chỉ IP và port của hệ thống;
• nguồn cấp cho bộ chuyển đổi;
• khoảng cách và môi trường truyền RS485;
• yêu cầu truy cập từ mạng LAN hoặc hệ thống server bên ngoài.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

USR-W610 thực hiện chuyển đổi phương thức truyền dữ liệu giữa serial và mạng, nhưng không nên mặc định thiết bị có thể tự chuyển đổi mọi giao thức ứng dụng. Cần phân biệt giữa chuyển đổi giao diện truyền thông và chuyển đổi protocol.

Khi sử dụng RS485 cần kiểm tra đúng chân A/B, baud rate, parity, data bits và stop bits của cả hai phía. Các thông số serial không đồng nhất là nguyên nhân phổ biến khiến kết nối mạng hoạt động nhưng không nhận được dữ liệu hợp lệ.

Khi sử dụng WiFi cần kiểm tra thiết bị hoạt động trên 2.4 GHz, đồng thời cấu hình đúng SSID, bảo mật mạng, địa chỉ IP, gateway và chế độ AP/STA theo kiến trúc hệ thống.

Nếu thay USR-W610 cho một serial server khác, cần kiểm tra cả giao diện điện, chế độ socket, phương thức đóng gói dữ liệu và cấu hình phần mềm trước khi đưa vào vận hành.

Câu hỏi thường gặp

USR-W610 là thiết bị gì?

USR-W610 là Serial Device Server, dùng kết nối thiết bị RS232/RS485 với mạng WiFi hoặc Ethernet để truyền dữ liệu qua TCP/IP.

USR-W610 hỗ trợ RS485 không?

Có. Thiết bị hỗ trợ giao tiếp RS485 và RS232, phù hợp với nhiều thiết bị điều khiển và đo lường công nghiệp.

USR-W610 có cổng Ethernet không?

Có. Ngoài WiFi, USR-W610 còn hỗ trợ kết nối mạng Ethernet, giúp linh hoạt lựa chọn kết nối có dây hoặc không dây.

USR-W610 có thể kết nối PLC qua WiFi không?

Có thể khi PLC có giao tiếp serial tương thích và các thông số truyền thông được cấu hình đúng. PLC kết nối RS232/RS485 với USR-W610, sau đó dữ liệu được truyền qua mạng WiFi.

USR-W610 có hỗ trợ Modbus không?

USR-W610 có thể được sử dụng trong các hệ thống truyền dữ liệu Modbus qua serial và mạng khi cấu hình phù hợp. Tuy nhiên cần xác định rõ yêu cầu là truyền trong suốt dữ liệu Modbus hay chuyển đổi giữa các dạng giao thức trước khi triển khai.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm bộ chuyển đổi tín hiệu USR-W610 hoặc thiết bị thay thế, khách hàng nên cung cấp cho Điện Tử LVT model thiết bị cần kết nối, chuẩn RS232/RS485, baud rate, giao thức truyền thông và yêu cầu sử dụng WiFi/Ethernet. Việc xác định đầy đủ cấu hình giúp lựa chọn đúng bộ chuyển đổi và hạn chế lỗi khi kết nối PLC, HMI hoặc thiết bị đo với hệ thống mạng.
