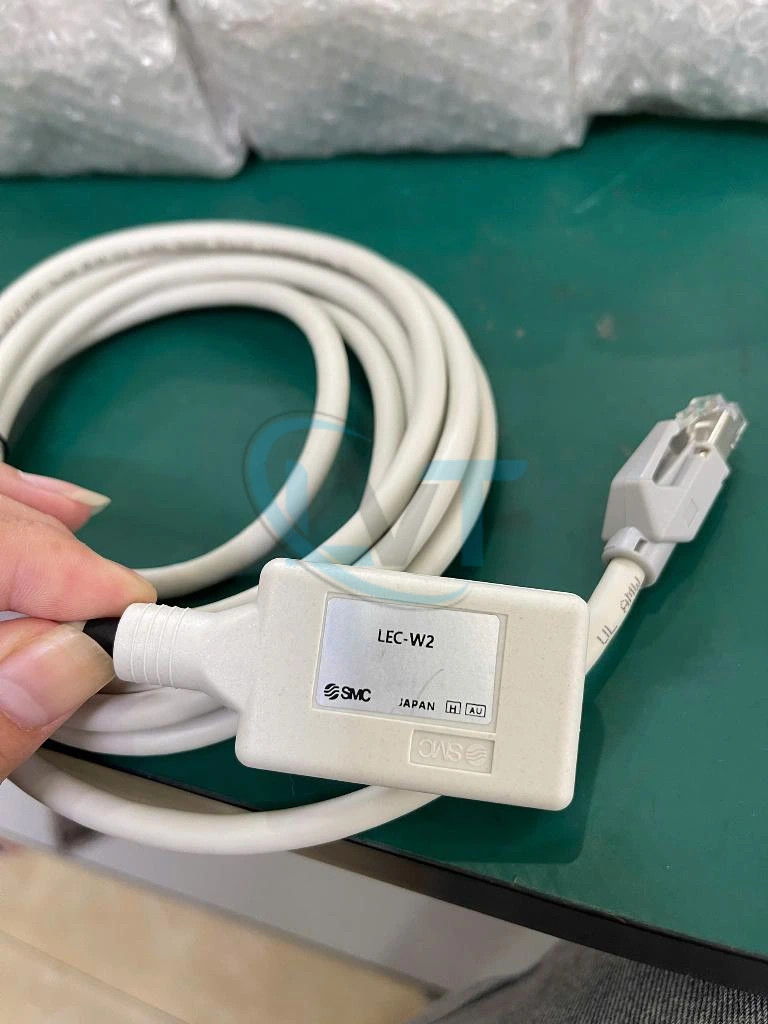

Bộ cáp cài đặt SMC LEC-W2 cho bộ điều khiển Electric Actuator

Mô tả

SMC LEC-W2 thực tế là Controller Setting Kit dành cho các bộ điều khiển electric actuator của SMC, không phải một sợi cáp đơn lẻ. Bộ tiêu chuẩn gồm LEC-W2-C communication cable dài 3m, LEC-W2-U USB cable dài 0.3m và phần mềm controller setting. Khi kết nối với máy tính, bộ LEC-W2 cho phép kỹ thuật viên thiết lập parameter, step data, kiểm tra trạng thái và hỗ trợ commissioning hoặc troubleshooting hệ thống truyền động điện SMC. Bộ LEC-W2 đời cũ được tài liệu SMC liệt kê cho các controller như LECP6, LECA6, LECPA và LECPMJ. Đối với máy tính Windows 10, SMC khuyến nghị sử dụng communication cable LEC-W2A-C mới hơn thay cho LEC-W2-C cũ.

Tổng quan về sản phẩm

LEC-W2 là bộ công cụ cài đặt controller thuộc hệ thống electric actuator của SMC. Thiết bị tạo kết nối giữa máy tính và controller để sử dụng phần mềm ACT Controller hoặc phần mềm cài đặt tương ứng.

Theo tài liệu SMC, một bộ LEC-W2 tiêu chuẩn gồm ba thành phần: LEC-W2-S là controller setting software, LEC-W2-C là communication cable và LEC-W2-U là USB cable.

Trong đó, LEC-W2-C đảm nhiệm giao tiếp với controller, còn LEC-W2-U kết nối bộ communication cable với cổng USB của máy tính. Vì vậy khi tìm phụ kiện thay thế cần xác định người dùng cần toàn bộ kit LEC-W2 hay chỉ cần riêng LEC-W2-C hoặc LEC-W2-U.

Thông số kỹ thuật

Đối với Windows 10, SMC khuyến nghị sử dụng communication cable LEC-W2A-C. LEC-W2-C cũ có thể gặp vấn đề tương thích driver và SMC không bảo đảm hoạt động trên Windows 10 khi sử dụng driver cũ.

Đặc điểm nổi bật và lợi ích

• Phụ kiện chính hãng SMC: được thiết kế cho việc cài đặt và giao tiếp với controller electric actuator tương thích.
• Kết nối controller với PC: cho phép kỹ thuật viên sử dụng phần mềm để thiết lập và kiểm tra controller.
• Communication cable dài 3m: LEC-W2-C tạo khoảng cách làm việc thuận tiện giữa máy tính và tủ điều khiển.
• USB cable đi kèm: LEC-W2-U dài 0.3m dùng trong cấu hình kết nối của bộ LEC-W2.
• Hỗ trợ commissioning: thuận tiện khi thiết lập hệ thống electric actuator SMC sau khi lắp đặt hoặc thay controller.
• Hỗ trợ maintenance: có thể sử dụng khi cần kiểm tra parameter và trạng thái controller trong quá trình xử lý sự cố.
• Các thành phần có mã riêng: LEC-W2-C và LEC-W2-U có thể được xác định riêng khi cần thay thế phụ kiện bị hỏng hoặc thất lạc.

Nguyên lý hoạt động

Khi sử dụng LEC-W2, communication cable LEC-W2-C được kết nối với cổng communication của controller tương thích. Đầu còn lại kết nối với LEC-W2-U, sau đó cáp USB được kết nối với máy tính.

Máy tính chạy controller setting software để giao tiếp với controller. Thông qua phần mềm, kỹ thuật viên có thể thực hiện các chức năng cài đặt được controller hỗ trợ như thiết lập parameter, step data và kiểm tra trạng thái vận hành.

Đây là cáp giao tiếp chuyên dụng cho controller SMC. Không nên coi đầu kết nối trên controller là cổng mạng thông thường hoặc tự ý sử dụng LAN cable thay thế vì SMC cảnh báo việc kết nối sai loại cáp có thể gây hư hỏng thiết bị.

Ứng dụng

SMC LEC-W2 được sử dụng trong các công việc như:

• Cài đặt controller Electric Actuator SMC.
• Kết nối controller với máy tính.
• Thiết lập parameter cho bộ điều khiển.
• Thiết lập và kiểm tra step data.
• Commissioning electric actuator sau khi lắp đặt.
• Kiểm tra hệ thống khi actuator hoạt động bất thường.
• Maintenance máy sử dụng electric actuator SMC.
• Sao chép hoặc kiểm tra cấu hình controller khi thay thế thiết bị.
• Hỗ trợ troubleshooting hệ thống truyền động điện.
• Sử dụng với các controller SMC tương thích như LECP6, LECA6, LECPA và LECPMJ.

Khi nào nên lựa chọn LEC-W2?

LEC-W2 phù hợp khi cần bộ cáp và công cụ cài đặt cho controller electric actuator SMC đời sử dụng hệ LEC, đặc biệt với các controller được tài liệu SMC liệt kê như LECP6, LECA6, LECPA và LECPMJ.

Nếu chỉ hỏng communication cable, cần tìm đúng mã LEC-W2-C. Nếu thiếu cáp USB, mã tương ứng là LEC-W2-U. Khi cần đầy đủ bộ cài đặt theo cấu hình cũ, mã kit là LEC-W2.

Đối với máy tính sử dụng Windows 10, nên kiểm tra phương án LEC-W2A-C vì đây là communication cable được SMC khuyến nghị cho môi trường Windows 10.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận cần toàn bộ LEC-W2 hay chỉ riêng communication cable LEC-W2-C.
• Kiểm tra model controller SMC trước khi kết nối.
• LEC-W2-C là communication cable dài khoảng 3m.
• LEC-W2-U là USB cable A-miniB dài khoảng 0.3m trong bộ LEC-W2.
• Không sử dụng LAN cable thông thường để thay thế communication cable chuyên dụng.
• Cần cài đúng driver và controller setting software trước khi giao tiếp với controller.
• Với Windows 10, SMC khuyến nghị sử dụng LEC-W2A-C thay cho communication cable LEC-W2-C cũ.
• Nên sao lưu parameter và step data trước khi thay đổi cấu hình controller trên máy đang vận hành.

Câu hỏi thường gặp

SMC LEC-W2 là cáp gì?
LEC-W2 chính xác là một Controller Setting Kit, không phải chỉ một sợi cáp. Bộ gồm controller setting software LEC-W2-S, communication cable LEC-W2-C và USB cable LEC-W2-U.

Cáp truyền thông trong bộ LEC-W2 dài bao nhiêu?
Communication cable LEC-W2-C dài 3m theo tài liệu của SMC.

LEC-W2-U là gì?
LEC-W2-U là USB cable A-miniB sử dụng trong bộ controller setting LEC-W2. Tài liệu của bộ LEC-W2 ghi chiều dài cáp khoảng 0.3m.

LEC-W2 dùng được với controller nào?
Các tài liệu SMC của hệ LEC liệt kê LEC-W2 cho những controller như LECP6, LECA6, LECPA và LECPMJ. Cần kiểm tra manual của controller cụ thể trước khi kết nối.

LEC-W2 có dùng được trên Windows 10 không?
SMC khuyến nghị sử dụng communication cable LEC-W2A-C cho Windows 10. Với LEC-W2-C đời cũ, việc sử dụng driver cũ trên Windows 10 không được SMC bảo đảm hoạt động.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm SMC LEC-W2, LEC-W2-C, LEC-W2-U hoặc cáp cài đặt thay thế, khách hàng nên cung cấp model controller, ảnh đầu kết nối và hệ điều hành của máy tính cho Điện Tử LVT để đối chiếu đúng loại cáp và khả năng tương thích trước khi lựa chọn.
