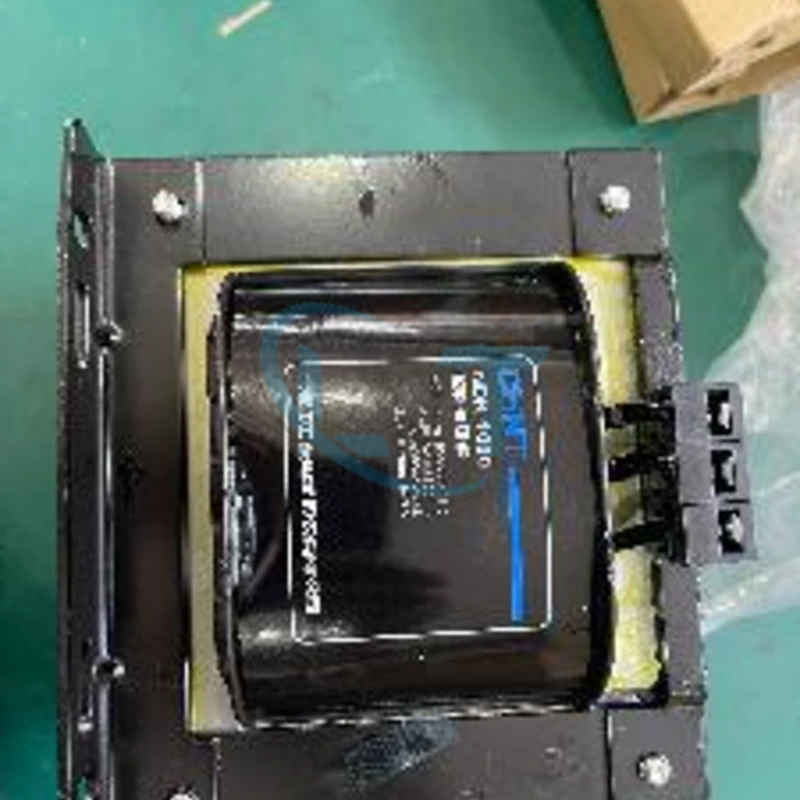

Biến áp điều khiển NDK-1000 – Máy biến áp cách ly điều khiển công suất 1000VA

Mô tả

Biến áp điều khiển NDK-1000 là thiết bị biến đổi điện áp xoay chiều thuộc nhóm máy biến áp điều khiển công nghiệp, có công suất biểu kiến danh định 1000VA (1kVA). Sản phẩm được sử dụng để cung cấp điện áp phù hợp cho các mạch điều khiển, cuộn hút contactor, rơ le, đèn báo và những thiết bị điện sử dụng nguồn AC trong hệ thống tự động hóa. Với nguyên lý cảm ứng điện từ, biến áp NDK-1000 thực hiện chức năng biến đổi điện áp giữa cuộn sơ cấp và cuộn thứ cấp theo tỷ số vòng dây. Thiết bị thường được bố trí trong tủ điện máy móc, hệ thống điều khiển động cơ và dây chuyền sản xuất. Khi lựa chọn biến áp NDK-1000, cần kiểm tra chính xác điện áp đầu vào, điện áp đầu ra, công suất tải và sơ đồ đấu dây để bảo đảm tương thích với hệ thống điện thực tế.

Tổng quan về biến áp điều khiển NDK-1000

NDK-1000 thuộc nhóm biến áp điều khiển (Control Transformer), được sử dụng để biến đổi điện áp xoay chiều phục vụ các mạch điều khiển công nghiệp.

Máy biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ giữa cuộn dây sơ cấp và cuộn dây thứ cấp thông qua lõi từ.

Khi cấp điện áp xoay chiều phù hợp vào cuộn sơ cấp, từ thông biến thiên trong lõi thép tạo ra điện áp cảm ứng tại cuộn thứ cấp.

Điện áp đầu ra phụ thuộc vào tỷ số vòng dây và cấu hình đầu nối của máy biến áp.

Mã sản phẩm NDK-1000 thường được sử dụng để nhận diện biến áp điều khiển có công suất danh định 1000VA. Tuy nhiên, cùng tên dòng sản phẩm có thể tồn tại nhiều phiên bản điện áp và cấu hình đầu nối khác nhau.

Vì vậy, không nên mặc định mọi biến áp NDK-1000 đều sử dụng cùng điện áp đầu vào hoặc cung cấp cùng điện áp đầu ra.

Đặc điểm nhận diện

• NDK: Ký hiệu dòng biến áp điều khiển.
• 1000: Công suất biểu kiến danh định 1000VA theo cách đặt mã thông dụng.
• Chức năng: Biến đổi điện áp xoay chiều để cấp nguồn cho mạch điều khiển.
• Nguyên lý: Cảm ứng điện từ giữa cuộn sơ cấp và cuộn thứ cấp.
• Ứng dụng: Tủ điện công nghiệp, mạch contactor, relay và hệ thống điều khiển máy móc.

Thông số kỹ thuật

Lưu ý: Công suất 1000VA được xác định theo cách đặt mã NDK-1000 thông dụng. Các thông số điện áp sơ cấp, thứ cấp, tần số, số pha và cấp cách điện phải được xác nhận từ nhãn hoặc tài liệu kỹ thuật của đúng sản phẩm. Không sử dụng thông số của một phiên bản NDK-1000 khác để đấu nối khi chưa kiểm tra tính tương thích.

Đặc điểm nổi bật và lợi ích

1. Công suất danh định 1000VA

Biến áp NDK-1000 có công suất biểu kiến danh định 1000VA, tương đương 1kVA.

Thông số này thể hiện khả năng cấp công suất biểu kiến cho tải trong điều kiện làm việc được nhà sản xuất quy định.

Khi lựa chọn, cần tính tổng công suất biểu kiến của các thiết bị sử dụng nguồn thứ cấp và xem xét đặc tính khởi động của tải.

Đối với contactor hoặc rơ le điện từ, dòng điện khi hút có thể lớn hơn đáng kể so với dòng điện duy trì. Vì vậy, cần đánh giá cả công suất khởi động tức thời và công suất vận hành liên tục.

2. Biến đổi điện áp phù hợp với mạch điều khiển

Biến áp điều khiển được sử dụng để chuyển đổi điện áp nguồn thành điện áp AC phù hợp với thiết bị sử dụng.

Ví dụ, một hệ thống có thể yêu cầu điện áp điều khiển khác với điện áp nguồn động lực. Khi đó, biến áp có tỷ số biến áp phù hợp giúp cung cấp nguồn cho các thiết bị điều khiển.

Điện áp cụ thể phải được xác nhận theo cấu hình NDK-1000 thực tế.

3. Nguyên lý hoạt động bằng cảm ứng điện từ

Thiết bị sử dụng lõi từ và các cuộn dây để truyền năng lượng điện giữa các mạch thông qua từ trường biến thiên.

Nguyên lý này phù hợp với các ứng dụng cấp nguồn AC trong hệ thống điện công nghiệp.

4. Hỗ trợ cách ly điện giữa các mạch

Đối với phiên bản có cuộn sơ cấp và thứ cấp độc lập về điện, biến áp có thể cung cấp chức năng cách ly điện giữa nguồn cấp và mạch điều khiển.

Tuy nhiên, cần xác nhận cấu tạo thực tế vì không phải mọi thiết bị biến đổi điện áp đều có khả năng cách ly điện tương đương nhau.

Biến áp cách ly cũng không thay thế các biện pháp bảo vệ quá dòng, nối đất và an toàn điện cần thiết.

5. Phù hợp với tủ điện công nghiệp

NDK-1000 có thể được sử dụng trong các tủ điện cần nguồn AC riêng cho mạch điều khiển.

Việc sử dụng biến áp điều khiển giúp người thiết kế lựa chọn điện áp cấp nguồn phù hợp với cuộn hút contactor, relay và các thiết bị phụ trợ.

6. Hỗ trợ cấp nguồn cho nhiều thiết bị

Khi tổng công suất và đặc tính tải đáp ứng giới hạn của biến áp, nguồn thứ cấp có thể cấp điện cho nhiều thiết bị trong cùng mạch điều khiển.

Cần tính toán phân phối tải và lựa chọn thiết bị bảo vệ phù hợp cho từng nhánh mạch.

7. Thuận tiện cho bảo trì và thay thế

Mã NDK-1000 giúp nhận diện nhóm biến áp có công suất danh định tương ứng khi tìm kiếm linh kiện thay thế.

Tuy nhiên, cần đối chiếu đầy đủ điện áp, kích thước và sơ đồ đầu nối trước khi thay thế thiết bị cũ.

Nguyên lý hoạt động của biến áp điều khiển NDK-1000

Biến áp NDK-1000 hoạt động dựa trên hiện tượng cảm ứng điện từ giữa cuộn sơ cấp và cuộn thứ cấp.

Bước 1: Cấp nguồn cho cuộn sơ cấp

Điện áp xoay chiều được cấp vào các đầu nối sơ cấp đúng theo điện áp định mức của biến áp.

Dòng điện xoay chiều chạy qua cuộn sơ cấp tạo ra từ thông biến thiên trong lõi từ.

Bước 2: Hình thành từ thông trong lõi thép

Từ thông biến thiên được dẫn qua lõi từ và liên kết với cuộn dây thứ cấp.

Lõi từ giúp tăng hiệu quả liên kết từ thông giữa các cuộn dây.

Bước 3: Cảm ứng điện áp ở cuộn thứ cấp

Theo nguyên lý cảm ứng điện từ, từ thông biến thiên tạo ra sức điện động cảm ứng trên cuộn thứ cấp.

Trong điều kiện lý tưởng, tỷ số điện áp giữa cuộn sơ cấp và thứ cấp xấp xỉ tỷ số số vòng dây:

U1/U2 ≈ N1/N2

Trong đó:

• U1: Điện áp sơ cấp.
• U2: Điện áp thứ cấp.
• N1: Số vòng dây sơ cấp.
• N2: Số vòng dây thứ cấp.

Bước 4: Cấp nguồn cho tải

Khi kết nối tải phù hợp vào cuộn thứ cấp, dòng điện chạy qua tải và cung cấp năng lượng cho thiết bị điều khiển.

Dòng tải thực tế phụ thuộc vào điện áp thứ cấp, công suất tiêu thụ và đặc tính của thiết bị sử dụng điện.

Bước 5: Duy trì hoạt động

Trong quá trình vận hành, biến áp có tổn hao trong lõi từ và cuộn dây, tạo ra nhiệt.

Do đó, cần bảo đảm điều kiện thông gió, nhiệt độ môi trường và tải làm việc nằm trong giới hạn cho phép.

Cách tính dòng điện và công suất biến áp NDK-1000

Đối với biến áp một pha, công suất biểu kiến được tính theo công thức:

S = U × I

Trong đó:

• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp hiệu dụng, đơn vị V.
• I: Dòng điện hiệu dụng, đơn vị A.

Với công suất danh định 1000VA, dòng điện lý thuyết tương ứng ở các mức điện áp thứ cấp có thể được tính như sau:

Quan trọng: Bảng trên chỉ minh họa phép tính đối với biến áp một pha lý tưởng có công suất 1000VA. Đây không phải danh sách điện áp đầu ra được xác nhận của NDK-1000. Dòng điện cho phép thực tế phải tuân theo nhãn định mức, cấu hình cuộn dây, điều kiện làm việc và hướng dẫn nhà sản xuất.

Đối với tải có dòng khởi động lớn, cần đánh giá thêm khả năng duy trì điện áp thứ cấp trong thời điểm đóng điện.

Ứng dụng của biến áp điều khiển NDK-1000

Tủ điện điều khiển công nghiệp

Biến áp được sử dụng để cung cấp điện áp AC phù hợp cho mạch điều khiển trong tủ điện máy móc.

Hệ thống contactor

Thiết bị có thể cấp nguồn cho cuộn hút contactor sử dụng điện áp AC tương thích với đầu ra biến áp.

Hệ thống rơ le điều khiển

NDK-1000 có thể cấp nguồn cho các rơ le điện từ sử dụng nguồn xoay chiều theo yêu cầu của mạch điều khiển.

Máy móc sản xuất

Biến áp điều khiển có thể được sử dụng trong máy đóng gói, máy gia công, máy ép và những thiết bị công nghiệp có mạch điều khiển AC riêng.

Hệ thống điều khiển động cơ

Thiết bị có thể cung cấp nguồn cho mạch điều khiển contactor, rơ le và các phần tử phụ trợ trong tủ điều khiển động cơ.

Hệ thống đèn báo và tín hiệu

Biến áp có thể cấp điện cho đèn báo hoặc thiết bị tín hiệu sử dụng điện áp AC phù hợp.

Hệ thống tự động hóa

Trong dây chuyền tự động hóa, biến áp điều khiển có thể được sử dụng để cung cấp nguồn AC cho những thiết bị phụ trợ và mạch điều khiển tương thích.

Khi nào nên lựa chọn biến áp điều khiển NDK-1000?

Nên lựa chọn NDK-1000 khi hệ thống yêu cầu biến áp điều khiển có công suất danh định 1000VA và cấu hình điện áp phù hợp với thiết bị sử dụng.

Sản phẩm có thể phù hợp với nhu cầu thay thế biến áp cùng mã trong tủ điện công nghiệp hoặc máy móc sản xuất.

Trước khi lựa chọn, cần xác định tổng công suất biểu kiến của tải, điện áp sơ cấp, điện áp thứ cấp và đặc tính khởi động của thiết bị.

Nếu tổng công suất tải vượt quá khả năng định mức, cần lựa chọn biến áp có công suất phù hợp hơn thay vì sử dụng NDK-1000 trong tình trạng quá tải.

Đối với hệ thống sử dụng nguồn DC24V, biến áp AC thông thường không thể thay thế trực tiếp bộ nguồn DC. Cần sử dụng thêm bộ chỉnh lưu và mạch ổn định phù hợp hoặc lựa chọn bộ nguồn chuyển đổi chuyên dụng.

Lưu ý khi lựa chọn, lắp đặt và thay thế

• Kiểm tra chính xác model NDK-1000 trên nhãn thiết bị.
• Xác nhận thương hiệu và phiên bản sản phẩm.
• Kiểm tra công suất danh định 1000VA.
• Xác nhận điện áp sơ cấp trước khi cấp nguồn.
• Kiểm tra điện áp thứ cấp phù hợp với thiết bị sử dụng.
• Đối chiếu sơ đồ đấu dây và ký hiệu từng đầu nối.
• Không cấp nguồn vào đầu dây chưa được xác định chức năng.
• Kiểm tra tần số nguồn điện theo thông số nhà sản xuất.
• Tính tổng công suất biểu kiến của tải và dự phòng phù hợp.
• Xem xét dòng khởi động của contactor và các tải điện từ.
• Lựa chọn thiết bị bảo vệ quá dòng thích hợp cho mạch sơ cấp và thứ cấp.
• Không nối tắt các đầu ra của những cuộn dây khác nhau.
• Chỉ đấu nối song song các cuộn dây khi nhà sản xuất cho phép và có hướng dẫn cụ thể.
• Bảo đảm vị trí lắp đặt thông thoáng, hạn chế tích tụ nhiệt.
• Cố định biến áp chắc chắn trên bề mặt lắp đặt phù hợp.
• Thực hiện nối đất bảo vệ theo thiết kế và yêu cầu kỹ thuật.
• Ngắt nguồn và xác nhận không còn điện trước khi tháo lắp.
• Kiểm tra điện áp đầu ra và nhiệt độ vận hành sau khi lắp đặt.
• Việc đấu nối cần được thực hiện bởi người có chuyên môn về điện.

Câu hỏi thường gặp

Biến áp NDK-1000 có công suất bao nhiêu?

Theo cách đặt mã sản phẩm thông dụng, NDK-1000 có công suất biểu kiến danh định 1000VA, tương đương 1kVA. Cần xác nhận trên nhãn thiết bị thực tế.

Biến áp điều khiển NDK-1000 dùng để làm gì?

Thiết bị được sử dụng để biến đổi điện áp xoay chiều, cung cấp nguồn phù hợp cho contactor, rơ le, đèn báo và các mạch điều khiển công nghiệp.

NDK-1000 có điện áp đầu vào 220V hay 380V?

Điện áp đầu vào phụ thuộc phiên bản sản phẩm. Cần kiểm tra nhãn và sơ đồ đấu dây, không nên mặc định biến áp hỗ trợ cả hai mức điện áp.

Biến áp NDK-1000 có đầu ra 24V không?

Khả năng cung cấp đầu ra 24VAC phụ thuộc cấu hình cuộn thứ cấp của phiên bản thực tế. Cần xác nhận trên nhãn hoặc datasheet.

Biến áp NDK-1000 có thể cấp nguồn cho PLC không?

Chỉ có thể cấp trực tiếp nếu PLC hỗ trợ đúng điện áp AC đầu ra của biến áp. Với PLC yêu cầu nguồn DC, cần sử dụng bộ nguồn chuyển đổi AC/DC phù hợp.

Có thể thay biến áp NDK-1000 bằng biến áp 1000VA khác không?

Có thể xem xét khi thiết bị thay thế tương thích về điện áp sơ cấp, điện áp thứ cấp, công suất, tần số, khả năng chịu dòng khởi động, kích thước và yêu cầu cách điện.

Vì sao biến áp điều khiển bị nóng khi hoạt động?

Biến áp có thể phát nhiệt do tổn hao điện và từ trong quá trình vận hành. Nếu nhiệt độ tăng bất thường, cần kiểm tra tải, điện áp cấp, thông gió, tình trạng đấu nối và khả năng xuất hiện sự cố bên trong thiết bị.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế biến áp điều khiển NDK-1000 công suất 1000VA có thể liên hệ Điện Tử LVT để được hỗ trợ đối chiếu model, điện áp đầu vào, điện áp đầu ra, công suất và kích thước lắp đặt.

Vui lòng cung cấp hình ảnh tem thông số, sơ đồ đấu dây, điện áp nguồn và thông tin thiết bị đang sử dụng để hỗ trợ lựa chọn đúng biến áp, hạn chế sai khác trong quá trình sửa chữa hoặc thay thế hệ thống điện công nghiệp.
