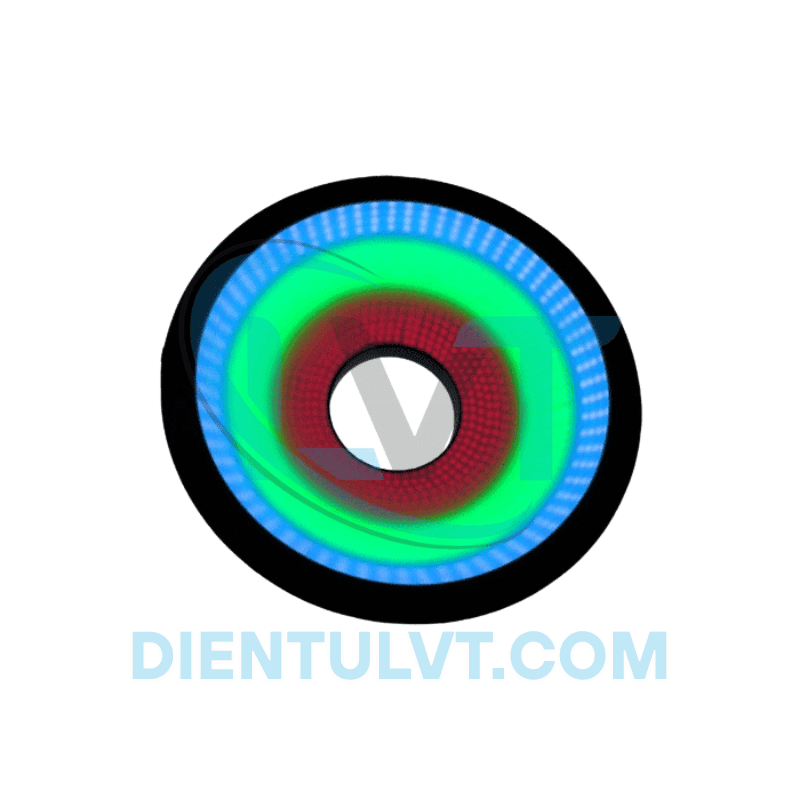

Ảnh cho Nguồn Sáng AOI
Liên hệ
Nguồn sáng AOI của Thuận Thượng Tín Quang Điện là dòng sản phẩm LED công nghiệp chuyên dụng sử dụng công nghệ chiếu sáng đa góc độ đa màu sắc tiên tiến. Sản phẩm được thiết kế với khả năng chiếu sáng từ nhiều góc độ khác nhau kết hợp với đa màu sắc, giúp phản ánh chính xác thông tin lập thể của bề mặt vật thể.
Mô tả
- Nguồn Sáng AOI – Công Nghệ Chiếu Sáng Đa Góc Đa Màu
Tổng Quan Sản Phẩm
Nguồn Sáng AOI của Shunshangxin Optoelectronics là dòng sản phẩm chiếu sáng chuyên dụng được thiết kế đặc biệt cho các ứng dụng AOI (Automated Optical Inspection) – Kiểm tra quang học tự động. Sản phẩm sử dụng công nghệ đa góc đa màu tiên tiến, cho phép chiếu sáng từ nhiều góc độ khác nhau với nhiều màu sắc, giúp phản ánh chính xác thông tin lập thể của bề mặt vật thể.
Đặc Điểm Công Nghệ Nổi Bật
- Đa góc chiếu sáng: Ánh sáng từ nhiều góc độ khác nhau tạo hiệu ứng lập thể
- Đa màu sắc: Kết hợp màu đỏ (R), xanh lá (G), xanh dương (B) và trắng (W)
- Thông tin lập thể chính xác: Phản ánh đầy đủ đặc điểm bề mặt 3D của vật thể
- Chuyên dụng AOI: Tối ưu hóa cho kiểm tra quang học tự động
Quy Tắc Đặt Tên Sản Phẩm
| Thành Phần | Ý Nghĩa | Ví Dụ |
|---|---|---|
| AOI | Nguồn Sáng AOI (AOI Light Source) | AOI |
| 150 | Đường Kính Ngoài Tối Đa (mm) | 150 |
Danh Sách Model Sản Phẩm
| STT | Model | Điện Áp (V) | Công Suất R (W) | Công Suất G (W) | Công Suất B (W) | Công Suất W (W) | Trọng Lượng (g) |
|---|---|---|---|---|---|---|---|
| 1 | AOI-120 | 24 | 3 | 7 | 8 | – | ≈600 |
| 2 | AOI-134 | 24 | 4 | 6 | 9 | – | ≈700 |
| 3 | AOI-150 | 24 | 4 | 9 | 12 | – | ≈750 |
| 4 | AOI-180 | 24 | 6 | 11 | 16 | – | ≈1000 |
| 5 | AOI-211 | 24 | 8 | 13 | 11 | 11 | ≈1250 |
| 6 | AOI-250 | 24 | 10 | 16 | 16 | 16 | ≈1700 |
Phân Tích Hiệu Suất Theo Màu Sắc
Đặc Điểm Công Suất Đa Màu
| Model | Tổng Công Suất RGB (W) | Công Suất W (W) | Tổng Công Suất (W) |
|---|---|---|---|
| AOI-120 | 18 (3+7+8) | – | 18 |
| AOI-134 | 19 (4+6+9) | – | 19 |
| AOI-150 | 25 (4+9+12) | – | 25 |
| AOI-180 | 33 (6+11+16) | – | 33 |
| AOI-211 | 32 (8+13+11) | 11 | 43 |
| AOI-250 | 42 (10+16+16) | 16 | 58 |
Phân Tích Màu Sắc
- Màu xanh dương (B) thường có công suất cao nhất trong nhóm RGB
- Màu xanh lá (G) có công suất trung bình
- Màu đỏ (R) thường có công suất thấp nhất
- Màu trắng (W) chỉ có ở 2 model lớn nhất (AOI-211, AOI-250)
Phân Loại Theo Kích Thước
Nhóm Compact (AOI-120, AOI-134)
- Kích thước: 120-134mm
- Công suất: 18-19W
- Trọng lượng: 600-700g
- Ứng dụng: Kiểm tra linh kiện nhỏ, PCB compact
Nhóm Standard (AOI-150, AOI-180)
- Kích thước: 150-180mm
- Công suất: 25-33W
- Trọng lượng: 750-1000g
- Ứng dụng: PCB tiêu chuẩn, sản phẩm điện tử trung bình
Nhóm Professional (AOI-211, AOI-250)
- Kích thước: 211-250mm
- Công suất: 43-58W (bao gồm LED trắng)
- Trọng lượng: 1250-1700g
- Ứng dụng: PCB lớn, kiểm tra chuyên nghiệp, sản xuất công nghiệp
Ứng Dụng Chuyên Biệt trong AOI
Kiểm Tra PCB (Printed Circuit Board)
- Phát hiện khuyết tật hàn: Sử dụng nhiều góc chiếu để phát hiện hàn thiếu, hàn lạnh
- Kiểm tra vị trí linh kiện: Xác định linh kiện bị lệch, thiếu hoặc sai
- Đo chiều cao linh kiện: Thông tin lập thể giúp đo chính xác độ cao
Kiểm Tra Chất Lượng Bề Mặt
- Phát hiện vết xước: Ánh sáng đa góc làm nổi bật khuyết tật bề mặt
- Kiểm tra độ phẳng: Thông tin lập thể phản ánh độ cong vênh
- Phân tích texture: Đánh giá chất lượng bề mặt chi tiết
Đo Lường 3D
- Chiều cao: Sử dụng hiệu ứng bóng đổ để tính toán độ cao
- Thể tích: Kết hợp thông tin từ nhiều góc chiếu
- Hình dạng: Phân tích hình học 3D của vật thể
So Sánh Với Các Dòng Sản Phẩm Khác
| Đặc Điểm | AOI Series | R Series | RSL Series | KP Series |
|---|---|---|---|---|
| Chuyên dụng | Kiểm tra AOI | Đa mục đích | Không bóng đổ | Chiếu sáng tổng thể |
| Số màu sắc | 3-4 màu | 1 màu | 1 màu | 1 màu |
| Thông tin 3D | Có | Có (hạn chế) | Không | Không |
| Công suất cao nhất | 58W | 31W | 21W | 150W |
| LED trắng | Model lớn | Không | Không | Không |
Ưu Điểm Cạnh Tranh
Về Công Nghệ
- Đa màu tích hợp: Duy nhất có đến 4 màu sắc trong một sản phẩm
- Thông tin lập thể: Cung cấp dữ liệu 3D chính xác cho hệ thống AOI
- Tối ưu AOI: Thiết kế chuyên dụng cho kiểm tra quang học tự động
Về Hiệu Suất
- Công suất cao: Đặc biệt ở các model lớn (43-58W)
- Cân bằng màu sắc: Tỷ lệ công suất được tối ưu cho từng màu
- Độ bền cao: Thiết kế công nghiệp chịu được môi trường khắc nghiệt
Khuyến Nghị Lựa Chọn
Theo Kích Thước PCB
- PCB nhỏ ( 150mm): AOI-211, AOI-250
Theo Yêu Cầu Kiểm Tra
- Kiểm tra cơ bản: AOI-120, AOI-134 (RGB)
- Kiểm tra tiêu chuẩn: AOI-150, AOI-180 (RGB)
- Kiểm tra chuyên nghiệp: AOI-211, AOI-250 (RGB + W)
Theo Môi Trường Sản Xuất
- Phòng thí nghiệm: AOI-150 với độ chính xác cao
- Dây chuyền sản xuất: AOI-180, AOI-211 với hiệu suất cao
- Sản xuất công nghiệp: AOI-250 với công suất tối đa
Theo Loại Sản Phẩm Kiểm Tra
- Linh kiện SMD nhỏ: AOI-120, AOI-134
- IC, BGA: AOI-150, AOI-180
- Module lớn, connector: AOI-211, AOI-250
Tính Năng Đặc Biệt
Phân Tích Màu Sắc Chuyên Sâu
- Màu đỏ (R): Tăng độ tương phản cho vật liệu màu xanh, giảm phản xạ
- Màu xanh lá (G): Phù hợp kiểm tra vật liệu màu đỏ, tăng độ nhạy
- Màu xanh dương (B): Công suất cao nhất, phù hợp kiểm tra tổng quát
- Màu trắng (W): Cung cấp ánh sáng tự nhiên, kiểm tra màu sắc thực
Thông Số Kỹ Thuật Chung
- Điện áp hoạt động: 24V DC (chuẩn công nghiệp)
- Độ ổn định: Cao, phù hợp sản xuất liên tục
- Tuổi thọ: Thiết kế LED công nghiệp, tuổi thọ cao
- Nhiệt độ hoạt động: Phù hợp môi trường công nghiệp
Dòng sản phẩm AOI với công nghệ đa góc đa màu tiên tiến là giải pháp tối ưu cho các hệ thống kiểm tra quang học tự động, mang lại độ chính xác cao và thông tin lập thể đầy đủ cho việc phân tích chất lượng sản phẩm trong môi trường sản xuất hiện đại.
